| Наименование марки: | IWAVE |
| Номер модели: | FD-615MT |
| МОК: | 2units |
| цена: | negotiable |
| Время доставки: | 5-8 рабочих дней |
| Условия оплаты: | L/C, D/P, T/T |
50 км беспилотник большой дальности TCPIP/UDP MIMO IP MESH Link
Введение
FD-615MT 50KM дрон большой дальности TCPIP/UDP MIMO IP MESH связь создает без центра, самообразующийся, самоадаптирующийся и самовосстанавливающийся динамический маршрутизатор/
Автоматическая сеть ретрансляционной сети связи. Она обеспечивает динамическое маршрутизация, многохопное ретрансляционное HD видео,многоканальные передачи данных и верность голоса между различными узлами одной и той же сети в сложных приложениях.
FD-615MT provide real-time HD video and broadband Ethernet connection with 30Mbps transmission rate and distance of 50km (Air to Ground) with smart antenna MIMO and self-forming packet wireless mesh network AD-HOC/MESH.
Он обладает большими преимуществами в применении для беспроводной передачи VTOL / беспилотных летательных аппаратов с фиксированным крылом / вертолетов с весом всего 280 г.
Он поставляется в версиях 10 и 20 Вт для создания шифрованной связи для беспилотных летательных аппаратов за линией зрения в сложных радиочастотных средах.
Ключевые особенности
Он разработан на основе стандарта беспроводной связи TD-LTE, OFDM и MIMO технологий. Он не зависит от базовой станции каких-либо операторов. Самообразующаяся, самовосстанавливающаяся сетка.Сеть автоматически переключает маршруты на основе таких факторов, как количество передатчиков и среда канала.
Предлагает 50 км воздуха на землю полный HD видео с двунаправленной передачи данных для VTOL / беспилотных летательных аппаратов с фиксированным крылом / вертолета.так что вы можете видеть и контролировать то, что происходит в прямом эфире.
Продукт IWAVE IP MESH будет внутренне рассчитывать и оценивать текущую связь на основе таких факторов, как мощность полученного сигнала RSRP, соотношение сигнал-шум SNR и скорость ошибки бит SER.Если его условие суждения выполнено, он будет выполнять скачки частот и выбирать оптимальную точку частоты из списка.Переход частоты не будет выполняться до тех пор, пока не будет выполнено условие суждения..
После загрузки он попытается связаться с предварительно сохраненными точками частоты до последнего отключения.Он автоматически пытается использовать другие доступные частотные точки для развертывания сети..
Мощность передачи каждого узла автоматически регулируется и контролируется в соответствии с качеством сигнала. |
|
Применение
MESH связи на большие расстояния
Мониторинг патрульных линий электропередач и гидрологических линий
Аварийная связь для пожарной службы, пограничной обороны и военных
Морские коммуникации, цифровое нефтяное месторождение, формирование флота
Спецификация
| Чувствительность | ||
| 1.4 ГГц | 20 МГц | -100 дБм |
| 10 МГц | -103 дБм | |
| 5 МГц | -104 дБм | |
| 3 МГц | -106 дБм | |
| 800 МГц | 20 МГц | -100 дБм |
| 10 МГц | -103 дБм | |
| 5 МГц | -104 дБм | |
| 3 МГц | -106 дБм | |
| Общий | Механические | ||
| Технологии | MESH на основе технологического стандарта TD-LTE | Температура | -20°C до +55°C |
| Шифрование | ZUC/SNOW3G/AES (128/256) Факультативное шифрование Layer-2 | ||
| Коэффициент данных | 30 Мбит / с (упольная ссылка) | Размер | 116*70*17 мм |
| Чувствительность | 10 МГц/-103 дБм | Вес | 190 г |
| Диапазон | 50 км (воздух-земля) NLSO 3km-10km ((Земля-земля) ((Зависит от фактической среды) |
Материал | Серебряный анодированный алюминий |
| Узлы | 16 узлов | Установка | Установленные на транспортном средстве/на борту |
| Модуляция | QPSK, 16QAM, 64QAM | ||
| MIMO | 2х2 MIMO | Сила | |
| Противотормоза | Автоматическое переключение частоты | ||
| Мощность радиочастот | 10 Вт | Входное напряжение | постоянный ток 24В±10% |
| Задержка | Передача одного прыжка ≤ 30 мс | Потребление энергии | 30 Вт |
|
Частота |
Интерфейс |
||
| 1.4 ГГц | 1420-1530 МГц | RF | 2 x SMA |
| 800 МГц | 806-826 МГц | Ethernet | 1xJ30 |
| Примечание: частотная полоса поддерживает настройки | Вводная мощность | 1 х J30 | |
| Данные TTL | 1xJ30 | ||
| Отлаживание | 1xJ30 | ||
| Коммуарт | |
| Электрический уровень | 3.3В и совместимы с 2.85В |
| Данные контроля | TTL |
| Ставка Baud | 115200 bps |
| Режим передачи | Режим пропускания |
| Уровень приоритетности | Высший приоритет, чем сетевой портКогда передача сигнала будет закрыта, данные управления будут передаваться в приоритете. |
| Примечание:1После успешного подключения к сети узел FD-615MT может принимать серийные данные. 2Если вы хотите отличить отправку, прием и управление, вы можете определить формат. |
|

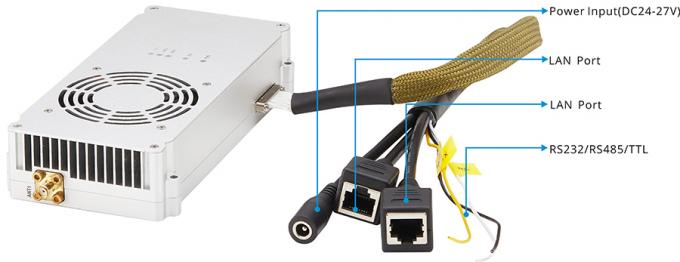

Определение интерфейса
|
|
