| Наименование марки: | IWAVE |
| Номер модели: | FDM-6802PTM |
| МОК: | 2units |
| цена: | negotiable |
| Время доставки: | 5-8 рабочих дней |
| Условия оплаты: | L/C, D/P, T/T |

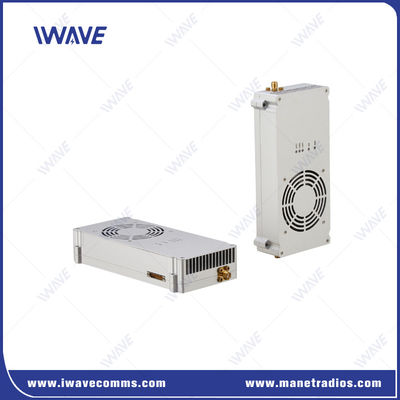

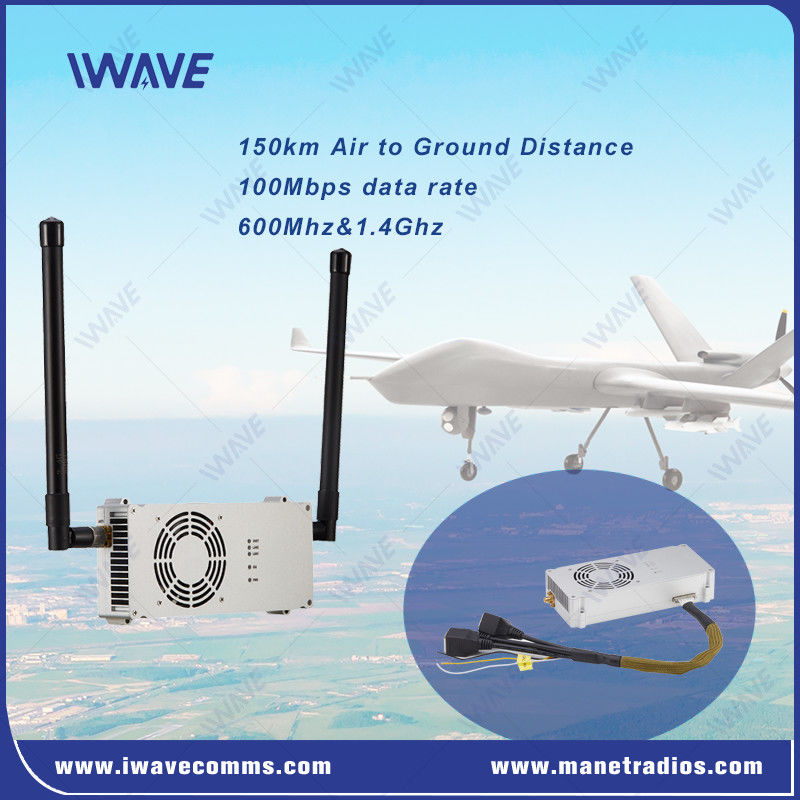

100 Мбит / с 150 км длинной дальности дроны видео и передача данных управления
Описание
ВFDM-615PTMпредлагает надежное и надежное решение беспроводной связи длябеспилотные летательные аппараты с фиксированным крыломивертолеты, что позволяет передавать HD видео и TTL данные в режиме реального времени.воздушное наблюдение,поиск и спасение, илидистанционное наблюдениеЭта система обеспечивает связь, необходимую для успеха миссии. Она специально разработана для фиксированного крыла беспилотника / вертолета / транспортного средства видео-снижение на 150 км во время быстрого движения.
Умная антенна MIMOFDM-6810PTMобеспечивать HD-видео в режиме реального времени и широкополосные Ethernet-соединения со скоростью передачи 100 Мбит/с.
Ключевые особенности
|
|
Преимущество технологий
FDM-6810PTMиспользует технологию агрегации носителей (CA), которая может объединить два носителя пропускной способности 20 МГц вместе, чтобы достичь пропускной способности беспроводного носителя на частоте 40 МГц,эффективное улучшение скорости передачи вверх и вниз, и повышение надежности и экологической адаптации всей беспроводной системы передачи.
1. Поддерживает большую общую пропускную способность, поддерживает агрегацию носителей 20MHz + 20MHz, и пиковая скорость передачи данных превышает 100Mbps.
2. Поддерживает непрерывную агрегацию носителей и непрерывную агрегацию носителей, что более гибко.
3. Поддерживает агрегацию носителей различных полос пропускания и может регулировать полосу пропускания агрегации носителей
в соответствии с воздействием окружающей среды и имеющимися ресурсами спектра, что облегчает адаптацию к различным сценариям.
4. Передача на разных носителях, чтобы избежать перерыва данных после вмешательства одного носителя.
5. Поддерживает частотное скачивание различных носителей для более эффективного поиска носителей без помех.
Применение:
Наблюдение с воздуха: видеосвязь в режиме реального времени для беспилотных летательных аппаратов и вертолетов с фиксированным крылом, используемых для мониторинга больших районов, таких как границы, стихийные бедствия или критическая инфраструктура.
Дистанционный мониторинг и инспекция: идеально подходит для инспекции линий электропередач, мониторинга трубопроводов и мониторинга окружающей среды, где видео и данные передаются на большие расстояния.
Поисково-спасательные операции: видео и TTL-данные с низкой задержкой делают его идеальным инструментом для первых ответчиков, обеспечивающим информацию о ситуации в режиме реального времени в отдаленных или пострадавших от бедствия районах.
Оборона и безопасность: необходима для применения в военных и правоохранительных органах, предлагая как безопасную связь, так и возможность передачи видео в режиме реального времени для тактических операций.
Сельскохозяйственное наблюдение: для точного ведения сельского хозяйства, с использованием беспилотных летательных аппаратов и вертолетов для мониторинга крупных сельскохозяйственных полей, предоставляя как видеоотзывы, так и телеметрические данные для управления культурами.
Спецификация
|
ОБЩЕ |
Беспроводный |
|||
|
Технологии |
Беспроводная связь на основе технологических стандартов TD-LTE |
Коммуникация |
1T1R |
|
|
Видеопередача |
1080p HD передача видео, H.264/H.265 адаптивная |
Передача данных IP |
Поддерживает передачу данных на основе IP-пакетов |
|
|
Шифрование |
ZUC/SNOW3G/AES(128) Факультативный уровень-2 |
Связь данных |
Коммуникация полного дуплекса |
|
|
Коэффициент данных |
Макс 100 Мбит / с ((Вверх и вниз) |
Соотношение вверх и вниз |
2D3U/3D2U/4D1U/1D4U |
|
|
Диапазон |
UGV: 5-10KM Земля к земле ((LOS) |
Автоматическая цепь восстановления |
Автоматическое восстановление связи после сбоя связи/перезагрузка сети после сбоя связи |
|
|
Мощность |
64 узла |
Чувствительность |
||
|
MIMO |
2х2 MIMO |
1.4 ГГц |
20 МГц |
-102 дБм |
|
Передающая мощность |
10 Вт |
10 МГц |
-100 дБм |
|
|
Задержка |
Задержка воздушного интерфейса < 30 мс |
5 МГц |
-96 дБм |
|
|
Модуляция |
QPSK, 16QAM, 64QAM |
600 МГц |
20 МГц |
-102 дБм |
|
Противотормоз |
Скопирование частоты и адаптивная модуляция |
10 МГц |
-100 дБм |
|
|
Пропускная способность |
1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz |
5 МГц |
-96 дБм |
|
|
Потребление энергии |
30 Вт |
ОПЦИЯ частоты |
||
|
Вводная мощность |
DC24V-DC27V |
1.4 ГГц |
1420 МГц-1530 МГц |
|
|
Размер |
86*120*24,2 мм |
600 МГц |
634Mhz-674Mhz |
|
|
Механический |
||
|
Рабочая температура |
-20°C~+55°C |
|
|
Размер |
130*100*25 мм ((Антенна не включена) |
|
|
Вес |
273 г |
|
|
Интерфейсы |
||
|
RF |
2 x SMA |
|
|
ETHERNET |
1xEthernet |
|
|
Коммунальный |
3xSerial порт |
1. DEBUG Серийный порт |
|
Сила |
Ввод 1xDC |
DC24V-27V |
|
Командный интерфейс |
Конфигурация команды AT |
API/HTTP/UART для конфигурации команды AT |
|
Управление конфигурацией |
Поддержка конфигурации через веб-интерфейс, API и программное обеспечение для управления |
|
|
Рабочий режим |
Режим TCP-сервера |
При настройке на сервер TCP сервер серийного порта ждет подключения компьютера.
При настройке в качестве TCP-клиента сервер серийного порта активно инициирует соединение с сетевым сервером, указанным по целевому IP.
LTCP-сервер, TCP-клиент, UDP, UDP-мультикаст, TCP-сервер/клиент, MQTT
|
|
Ставка Baud |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
Протокол |
ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, режим пропускания |
|
|
Управление системой |
Поддерживает функцию WATCHDOG, все исключения на уровне системы могут быть идентифицированы и автоматически сброшены |
|
|
|
