| Наименование марки: | IWAVE |
| Номер модели: | FDM-615PTM |
| МОК: | 2units |
| цена: | negotiable |
| Время доставки: | 5-8 рабочих дней |
| Условия оплаты: | L/C, D/P, T/T |

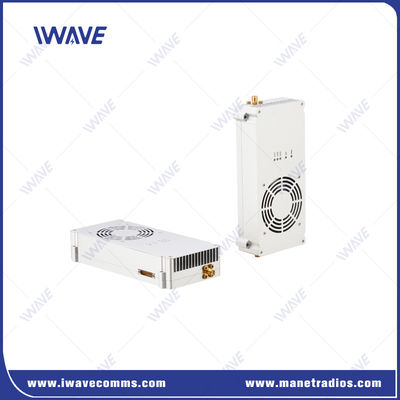

150 км длинной дальности дронов видеопередатчик для HD видео и полный дуплекс данных
Описание
Спектр частотного скачки (FHSS) является лучшим выбором для защиты от шума и помех.
FDM-615PTM использует FHSS для надежной передачи видео и данных на очень большие расстояния.
Это самый маленький форм-фактор с мощностью передачи 10 Вт, который предлагает надежную полную дуплексную Ethernet / серийную связь на очень большие расстояния.
С API-документом, IWAVE сильная поддержка НИОКР, OEM-производители могут вторично разработать его или интегрировать этот блок быстро и эффективно в вашу автономную беспилотную платформу.
Новый динамический выбор частоты, автоматический контроль мощности, сильная способность NLOS, частотный прыжок и ультраширокий диапазон L-диапазона 1420-1530 МГц частота обеспечивает надежные помехи и иммунитет к пробкам!

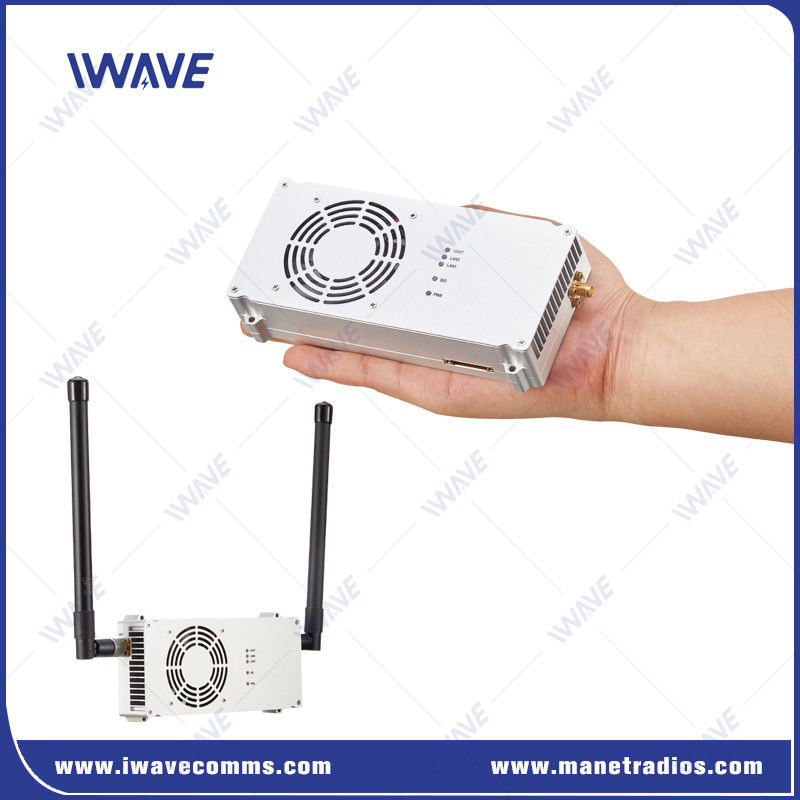

Вес 190 г и небольшой размер делают FDM-615P TM идеальным кандидатом для высококачественной беспроводной видео и телеметрической связи на микро беспилотных платформах.
Ключевые особенности
|
 |
Устойчивое дальнее сообщение
До 150 км четкий и стабильный радиосигнал с 2dbi стекловолоконной антенной.
Трансляция HD видео
Когда расстояние составляет 150 км, скорость передачи данных в реальном времени составляет около 8-12 Мбит / с. Это позволяет получить полное HD 1080P60 видео на земле.
Краткая задержка
Используйте видео FDM-615P TM, чтобы помочь вам летать, нацеливать камеру или управлять гимбалом.
Операция по UHF, L-диапазону и S-диапазону
FDM-615PTM предлагает множество вариантов частот для удовлетворения различных условий RF. 800MHz, 1.4Ghz и 2.4Ghz.Автоматический частотный скачок (FHSS) выберет наилучший доступный канал для использования, и перейдет на альтернативный канал, если понадобится.
Шифрованная передача
FDM-615PTM использует AES128 для шифрования видео, чтобы предотвратить несанкционированный доступ и перехват вашего видео.
Подключаем и запускаем
FDM-615PTM предлагает 150 км воздушной наземной полноформатной видеосвязи с двунаправленной передачей данных для VTOL / беспилотных летательных аппаратов с фиксированным крылом / вертолетов.Он предназначен для установки и получения работы без сложных обязательных процедур.
Применение
FDM-615P специально разработан для быстро движущихся больших беспилотных летательных аппаратов и беспилотных летательных аппаратов для связи на большие расстояния.аварийная связь и морское сообщение.
Спецификация
| ОБЩЕ | ||
| Технологии | Беспроводная связь на основе технологических стандартов TD-LTE | |
| Шифрование | ZUC/SNOW3G/AES ((128) Факультативный слой-2 | |
| Коэффициент данных | 30 Мбит / с ((Вверх и вниз) | |
| Диапазон | 100-150 км ((воздух-земля) | |
| Мощность | 32 узла | |
| Диапазон NLOS | 5-10 км от земли к земле | |
| Мощность радиочастот | 10 Вт | |
| Задержка | От конца к концу: 60 - 80 мс | |
| Модуляция | QPSK, 16QAM, 64QAM | |
| Противотормоза | Автоматическое переключение частоты | |
| Пропускная способность | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| Чувствительность | ||
| 2.4 ГГц | 20 МГц | -99 дБм |
| 10 МГц | -103 дБм | |
| 5 МГц | -104 дБм | |
| 3 МГц | -106 дБм | |
| 1.4 ГГц | 20 МГц | -100 дБм |
| 10 МГц | -103 дБм | |
| 5 МГц | -104 дБм | |
| 3 МГц | -106 дБм | |
| 800 МГц | 20 МГц | -100 дБм |
| 10 МГц | -103 дБм | |
| 5 МГц | -104 дБм | |
| 3 МГц | -106 дБм | |
| ФРЕКВЕНЦИЙНАЯ ГРАФИЯ | ||
| 2.4 ГГц | 2401.5-2481.5 МГц | |
| 1.4 ГГц | 1427.9-1447.9 МГц | |
| 800 МГц | 806-826 МГц | |
| Сила | ||
| Вводная мощность | постоянный ток 24В±10% | |
| Потребление энергии | 30 Вт | |
| Коммунальный | ||
| Электрический уровень | 2Домен напряжения.85V и совместим с уровнем 3V/3.3V | |
| Данные контроля | Режим TTL | |
| Ставка Baud | 115200 bps | |
| Режим передачи | Режим пропускания | |
| Уровень приоритетности | При передаче сигнала, данные управления будут передаваться приоритетно. | |
| Примечание:l Передача и прием данных транслируются в сети. После успешного подключения к сети каждый узел FDM-615PTM может принимать серийные данные.l Если вы хотите различить отправку, то вы должны установить, что каждый узел FDM-615PTM может принимать серийные данные.прием и контроль, вы должны определить формат сами | ||

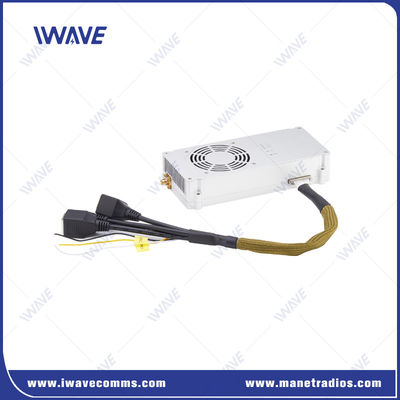

| Интерфейсы | ||
| RF | 2 x SMA | |
| Ethernet | 1xJ30 | |
| Коммунальный | 1xJ30 | |
| Сила | 1xJ30 | |
| Отлаживание | 1xJ30 | |
|
|
