| Наименование марки: | IWAVE |
| Номер модели: | FIM-2410 |
| МОК: | 2units |
| цена: | negotiable |
| Время доставки: | 5-8 рабочих дней |
| Условия оплаты: | L/C, D/P, T/T |

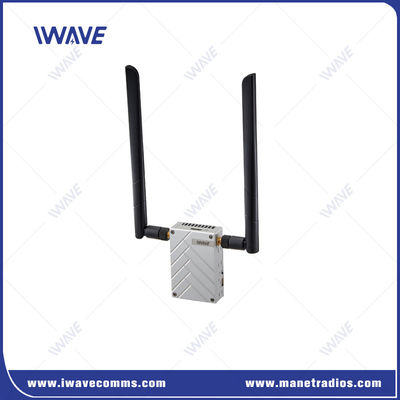

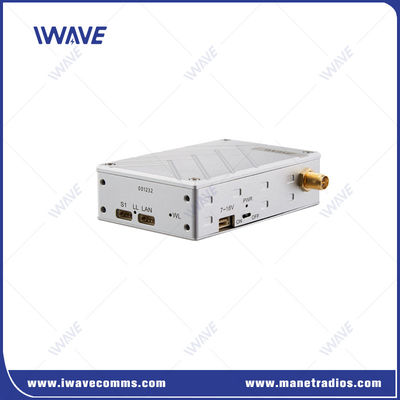

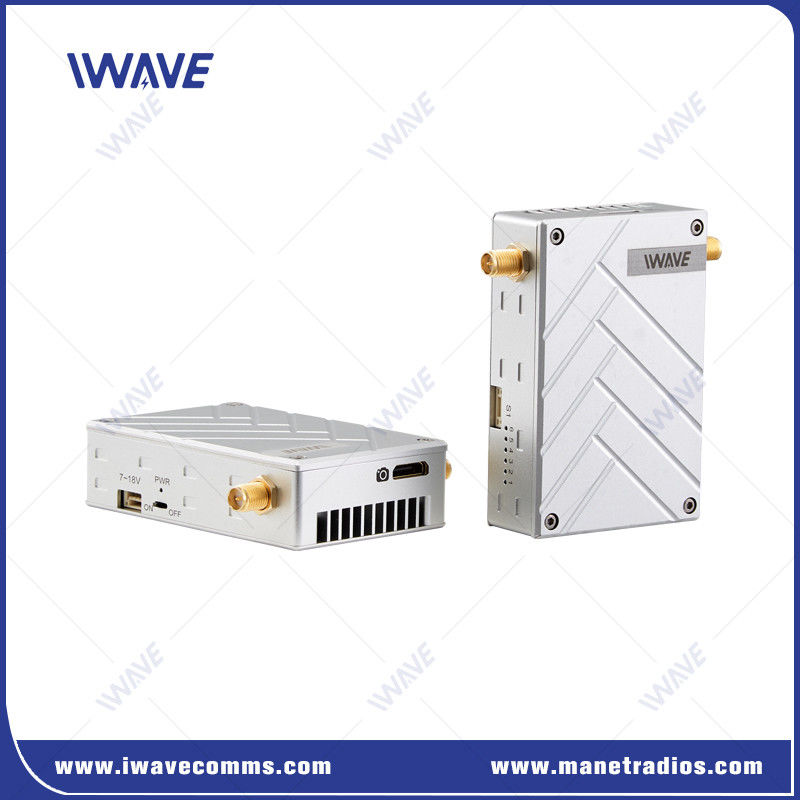

10 км беспилотный видеопередатчик для камеры HDMI и телеметрии
Введение
FIM-2410 представляет собой 10-километровый беспилотный видеопередатчик для передачи данных HD видео и телеметрии в режиме реального времени с диапазоном 2,4 ГГц.
Поскольку многие беспроводные сигналы передаются по полосам 2,4 ГГц, чтобы избежать помех,FIM-2410 использует технологию TDD-COFDM и высокую чувствительность для обеспечения стабильной беспроводной связи в городских и загроможденных условиях.
Легкая ((93 g) встроенная двунаправленная передача данных, специально разработанная для автономной эксплуатации коммерческих и промышленных дронов.
Обладает усовершенствованным собственным механизмом шифрования AES128 для предотвращения несанкционированного доступа к вашему беспроводному видеонаблюдению, и также совместим с широким спектром контроллеров полета,программное обеспечение и полезные нагрузки.
Ключевые особенности ● Специальный алгоритм обеспечивает 12 км с лучшим качеством изображения 1080P ● Подключается к смарт-мониторам через HDMI для живого видеонаблюдения ● Краткое задержка от конца к концу 15-30 мс ● Поддерживает нелицензионные диапазоны 2,3 GHz, 2,4 GHz и 2,5 GHz ● HD видео и телеметрический приемник ● Поддерживает Pixhawk2/cube/V2.4.8/4 и Apm 2.8 ● Поддержка наземного программного обеспечения: планировщик миссии и QGround ● Коммуникация с помощью беспилотных летательных аппаратов + видеообработка и анализ ● Встроенная двунаправленная связь данных для автономных БПЛА и беспилотников ● Поддержка интерфейса Ethernet TCPIP/UDP ● Технология CNC с двойными корпусами из алюминиевого сплава, хорошей устойчивостью к ударам и теплоотдачи ● Рабочая температура: -40°C+85°C ● Общий размер: 72*47х19 мм ● Вес: 93 грамма |
|
Кодированное ортогональное мультиплексирование по частотному делению (COFDM)
Эффективно устранить интерференции на нескольких путях, решить проблему эффективности и улучшить надежность передачи.
Низкая задержка от конца к концу
● Задержка от tx до rx менее 33 мс.
● Энтропическое кодирование CABAC и высокая скорость сжатия гарантируют высокое качество видео при низкой скорости передачи
● Каждый кадр закодирован на один и тот же размер, чтобы гарантировать отсутствие дополнительной задержки в беспроводном канале, вызванной большим I-кадром.
● Ультра быстрая декодировка на дисплейный двигатель.
Общение на дальние расстояния
Расширенная модуляция, FEC-алоритм, высокопроизводительный PA и ультрачувствительный приемник радиочастотного модуля для поддержания стабильной и дальнего беспроводной связи между воздушным блоком и наземной контрольной станцией.
Рабочая температура -40°C~+85°C
Все микросхемы и электронные компоненты специально разработаны с промышленным классом терпимости -40 °C ~ 85 °C

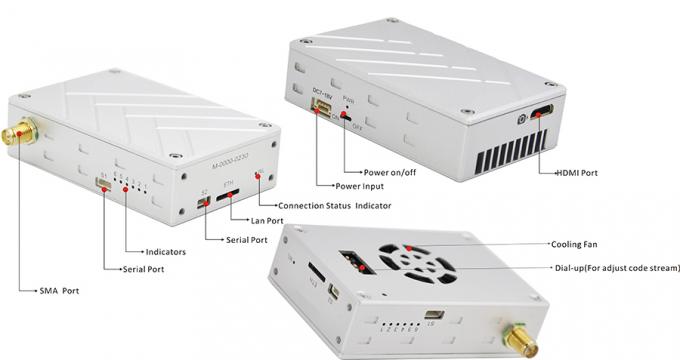

Различные порты
Видеопередатчик FIM-2410 UAV предлагает различные порты HDMI, LAN и два двунаправленных серийных порта.Эти порты позволяют передавать HD видео и телеметрические данные на расстоянии до 10 км между наземной станцией и воздушным блоком.Серийный порт предназначен для использования с Кубическим автопилотом, Pixhawk 2/V2.4.8/4, 2 апр.8.
Применение
Беспилотные летательные аппараты с беспроводным потоковым видео в режиме реального времени имеют различные применения в области фотографии, наблюдения, сельского хозяйства,спасание от бедствий и транспортировка продуктов питания в отдаленных или труднодоступных районах городов.
Спецификация видеопередатчика дронов
| Частота | 2.3 ГГц/2.4 ГГц ((2.402-2.478 ГГц) /2.5 ГГц для вашего выбора |
| Выявление ошибок | LDPC FEC/Video H.264/265 Коррекция сверхошибок |
| Мощность передачи радиочастот | 1 Ватт (воздух-земля 10-16 км) |
| Потребление энергии | TX: 10 Вт |
| RX: 6 Вт | |
| Ширина полосы частот | 4/8 МГц |
| Задержка | ≤ 15-25 мс |
| Коэффициент передачи | 3-5 Мбит/с |
| Проявляйте чуткость | -100 дБм@4 МГц, -95 дБм@8 МГц |
| Цветовое пространство видео | По умолчанию 4:2:0 |
| Антенна | 1T1R |
| Интерфейс ввода/вывода видео | HDMI mini TX/RX, или преобразовать FFC в HDMI-A RX/TX |
| Сжатый формат видео | H.264+H.265 |
| Битрейт | До 115200 bps (программная настройка) |
| Шифрование | AES 128 |
| Расстояние передачи | Воздух-земля 10-12 км |
| Время запуска | < 30 лет |
| Двусторонняя функция | Поддержка видео и дуплексных данных одновременно |
| Данные | Поддержка TTL |
| Электрическое питание | DC 7-18В |
| Интерфейс | 1080P/60 HDMI Mini RX x1 |
| 100 Мбит / с Ethernet на USB / RJ45 в Windows * 1 | |
| S1 TTL двунаправленный серийный порт x1 | |
| Вводная мощность x1 | |
| Светодиодный индикатор | Вход/выход HDMI |
| Передача и прием | |
| Рабочий статус видеокарты | |
| Сила | |
| HDMI | HDMI мини/гибкий плоский кабель ((FFC) |
| Температурный диапазон | Рабочая температура: -40 °C ~ + 85 °C |
| Температура хранения: -55°C ~+ 100°C | |
| Дизайн внешнего вида | Технология ЧПУ/ оболочка из двойного алюминиевого сплава с водонепроницаемой конструкцией |
| Размер | 72*47*19 мм |
| Вес | Tx: 93g/Rx: 93g |
Пакет
|
|
