| Наименование марки: | IWAVE |
| Номер модели: | FD-61MN |
| МОК: | 2units |
| цена: | negotiable |
| Время доставки: | 5-8 рабочих дней |
| Условия оплаты: | L/C, D/P, T/T |

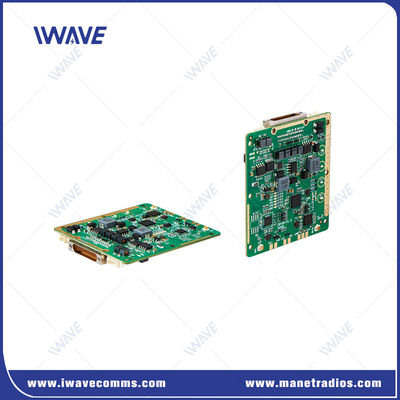

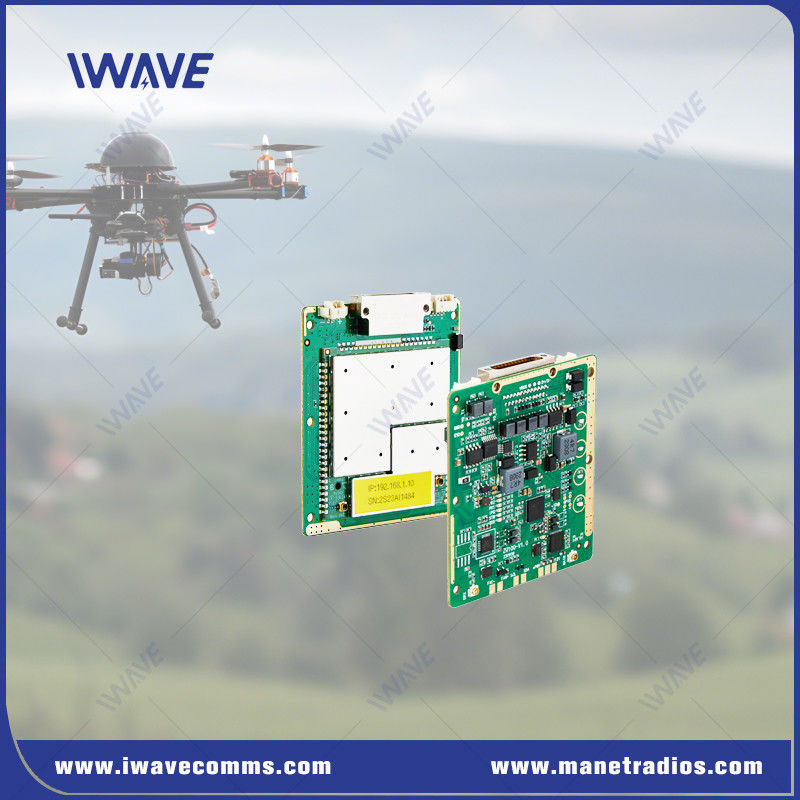

4K видео и телеметрические данные OEM MINI Mesh Modules
Введение
IWAVE запустила программное радио FD-61MN, предназначенное для обеспечения кибербезопасной сети для мини-размера, 10 км средней дальности беспилотных коммуникаций, включая высокоскоростные,видео и данные высокой четкости.
Данные FD-61MN могут формировать ad-hoc сети. Каждый участник может автоматически присоединяться, повторно присоединяться или выходить из сети.Перераспределение временных интервалов может быть сделано для обеспечения высокой пропускной способности 4k видео потоковой передачи и телеметрических данных mavlink для конкретного участника.
Ключевые особенности
FD-61MN - это продвинутый интеллектуальный модуль MANET SDR, который позволяет создавать надежные, самообразующиеся и самовосстанавливающиеся беспроводные сети.Он обеспечивает безопасность., высоконадежная связь для целого ряда требовательных приложений, включая передачу видео в режиме реального времени для мобильного наблюдения, NLOS (non-line-of-sight) связи,и командование и управление дронами и робототехникой.
●Высококачественный авиационный плагин-интерфейс
Коннекторы J30JZ имеют преимущества небольшого места установки, легкого веса, надежного соединения, хорошего электромагнитного экранирования, хорошей устойчивости к ударам,и т.д. для обеспечения стабильной и надежной связи.
Конфигурировать различные булавки и розетки для удовлетворения различных потребностей в подключении и связи
●Безопасность
1Шифрование ZUC/SNOW3G/AES128
2. Поддержка конечного пользователя
● Широкий уровень питания
Широковольт ввода: DV5-32V
●Миниатюрный дизайн для легкой интеграции
1Размеры: 60*55*5,7 мм.
2Вес: 26 грамм
3. IPX RF Pot: Использует IPX для замены традиционного соединителя SMA для экономии места
4. Коннекторы J30JZ экономить много скорости для интеграции с небольшими требованиями пространства
Применение
Мини БПЛА
Рой БПЛА
БПЛА без пилотов
УГВ
Беспроводное расширение Ethernet
Беспроводная телеметрия
Беспроводная передача видео NLOS
Беспроводные системы управления
Спецификация
| ОБЩЕ | ||
| Технологии | MESH основан на стандарте TD-LTE Wireless technology | |
| Шифрование | ZUC/SNOW3G/AES ((128) Факультативный слой-2 | |
| Коэффициент данных | 30 Мбит / с ((Вверх и вниз) | |
| Адаптивное среднее распределение скорости системы | ||
| Поддержка пользователей в установке ограничения скорости | ||
| Диапазон | 10 км ((воздух-земля) 1 км-3 км ((NLOS Земля к земле) | |
| Мощность | 16 узлов | |
| Пропускная способность | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| Сила | 25dBm±2 (2w или 10w по запросу) | |
| Модуляция | QPSK, 16QAM, 64QAM | |
| Противотормоз | Автоматическое перекрестное скачивание частот | |
| Потребление энергии | Средний: 4-4,5 Ватт Максимальная мощность: 8 Вт | |
| Вводная мощность | DC5V-32V | |
| Чувствительность приемника | Чувствительность ((BLER≤3%) | ||||
| 2.4 ГГц | 20 МГц | -99 дБм | 1.4 ГГц | 10 МГц | -91 дБм ((10 Мбит / с) |
| 10 МГц | -103 дБм | 10 МГц | -96 дБм ((5 Мбит / с) | ||
| 5 МГц | -104 дБм | 5 МГц | -82 дБм ((10 Мбит / с) | ||
| 3 МГц | -106 дБм | 5 МГц | - 91 дБм ((5 Мбит / с) | ||
| 1.4 ГГц | 20 МГц | -100 дБм | 3 МГц | -86 дБм ((5 Мбит / с) | |
| 10 МГц | -103 дБм | 3 МГц | -97 дБм ((2 Мбит / с) | ||
| 5 МГц | -104 дБм | 2 МГц | -84 дБм ((2 Мбит / с) | ||
| 3 МГц | -106 дБм | 800 МГц | 10 МГц | -91 дБм ((10 Мбит / с) | |
| 800 МГц | 20 МГц | -100 дБм | 10 МГц | -97 дБм ((5 Мбит/с) | |
| 10 МГц | -103 дБм | 5 МГц | -84 дБм ((10 Мбит / с) | ||
| 5 МГц | -104 дБм | 5 МГц | -94 дБм ((5 Мбит / с) | ||
| 3 МГц | -106 дБм | 3 МГц | -87 дБм ((5 Мбит / с) | ||
| 3 МГц | -98 дБм ((2 Мбит / с) | ||||
| 2 МГц | -84 дБм ((2 Мбит / с) | ||||
| Контроль передачи данных | |||||
| Командный интерфейс | Конфигурация команды AT | Поддержка порта VCOM/UART и других портов для конфигурации команды AT | |||
| Конфигурация | Поддержка конфигурации через веб-интерфейс, API и программное обеспечение | ||||
| Рабочий режим | Режим TCP-сервера Режим TCP-клиента Режим UDP УДП мультитрансляция MQTT Модбус | ●При настройке на сервер TCP сервер серийного порта ждет подключения компьютера. ●При настройке в качестве TCP-клиента сервер серийного порта активно инициирует соединение с сетевым сервером, указанным целевым IP-адресом. ●TCP-сервер, TCP-клиент, UDP, UDP-мультикаст, TCP-сервер/клиент, MQTT | |||
| Баудовая ставка | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| Режим передачи | Режим пропускания | ||||
| Протокол | ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645 | ||||
|
|
