| Наименование марки: | IWAVE |
| Номер модели: | FDM-615PTM |
| МОК: | 2units |
| цена: | negotiable |
| Время доставки: | 5-8 рабочих дней |
| Условия оплаты: | L/C, D/P, T/T |

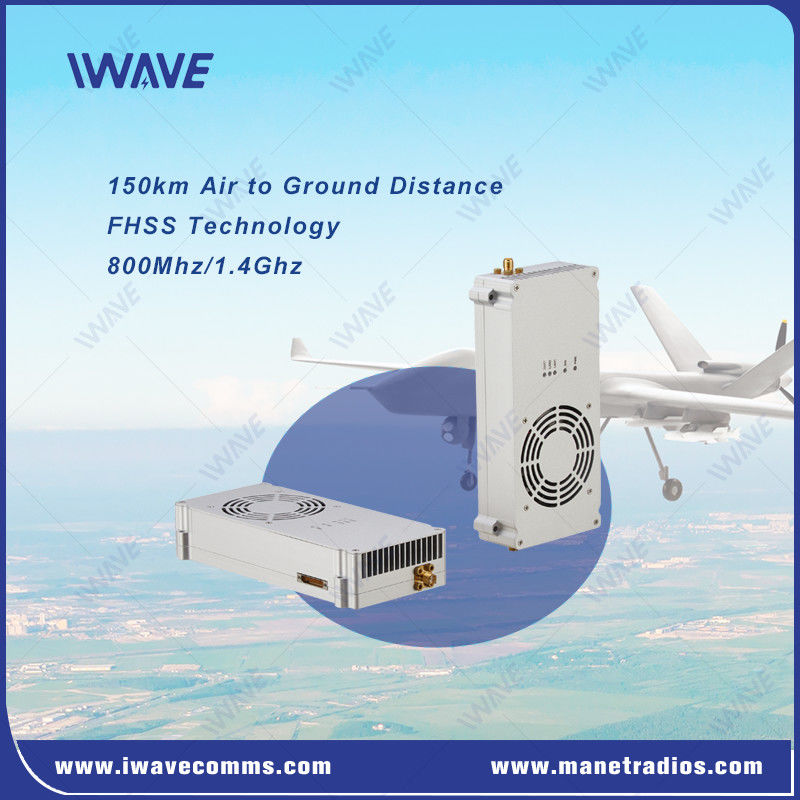

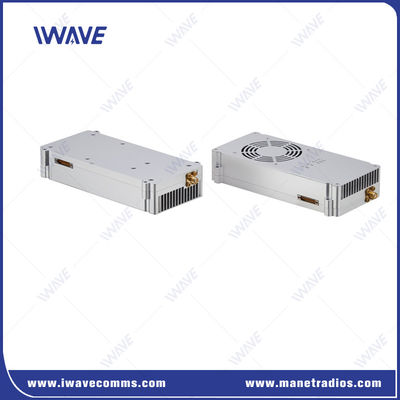

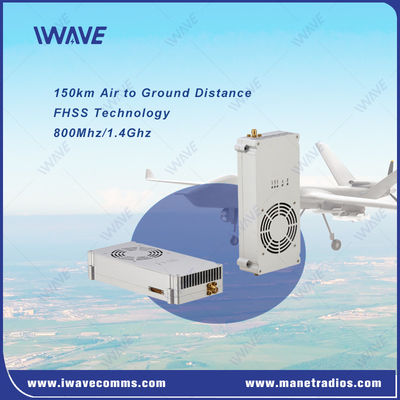

FHSS Анти-интерференционный беспроводной HD видеопередатчик для беспилотных летательных аппаратов с большой дальностью
Описание
Новый динамический выбор частоты, автоматический контроль мощности, сильная способность NLOS, частотный прыжок и ультраширокий диапазон L-диапазона 1420-1530 МГц частота обеспечивает надежные помехи и иммунитет к пробкам!
Ключевые особенности
|
 |
Применение
Морские операции:Видео и телеметрия для морского наблюдения и мониторинга.
Наблюдение:Видео в полном разрешении для безопасности и наблюдения в отдаленных районах.
Беспилотные платформы:Интеграция в беспилотные наземные, воздушные или морские платформы.
Спецификация
| ОБЩЕ | ||
| Технологии | Беспроводная связь на основе технологических стандартов TD-LTE | |
| Шифрование | ZUC/SNOW3G/AES ((128) Факультативный слой-2 | |
| Коэффициент данных | 30 Мбит / с ((Вверх и вниз) | |
| Диапазон | 100-150 км ((воздух-земля) | |
| Мощность | 32 узла | |
| Диапазон NLOS | 5-10 км от земли к земле | |
| Мощность радиочастот | 10 Вт | |
| Задержка | От конца к концу: 60 - 80 мс | |
| Модуляция | QPSK, 16QAM, 64QAM | |
| Противотормоза | Автоматическое переключение частоты | |
| Пропускная способность | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| Чувствительность | ||
| 2.4 ГГц | 20 МГц | -99 дБм |
| 10 МГц | -103 дБм | |
| 5 МГц | -104 дБм | |
| 3 МГц | -106 дБм | |
| 1.4 ГГц | 20 МГц | -100 дБм |
| 10 МГц | -103 дБм | |
| 5 МГц | -104 дБм | |
| 3 МГц | -106 дБм | |
| 800 МГц | 20 МГц | -100 дБм |
| 10 МГц | -103 дБм | |
| 5 МГц | -104 дБм | |
| 3 МГц | -106 дБм | |
| ФРЕКВЕНЦИЙНАЯ ГРАФИЯ | ||
| 2.4 ГГц | 2401.5-2481.5 МГц | |
| 1.4 ГГц | 1427.9-1447.9 МГц | |
| 800 МГц | 806-826 МГц | |
| Сила | ||
| Вводная мощность | постоянное напряжение 24В+-10% | |
| Потребление энергии | 30 Вт | |
| Коммунальный | ||
| Электрический уровень | 2Домен напряжения.85V и совместим с уровнем 3V/3.3V | |
| Данные контроля | Режим TTL | |
| Ставка Baud | 115200 bps | |
| Режим передачи | Режим пропускания | |
| Уровень приоритетности | При передаче сигнала, данные управления будут передаваться приоритетно. | |
| Примечание:l Передача и прием данных транслируются в сети. После успешного подключения к сети каждый узел FDM-615PTM может принимать серийные данные.l Если вы хотите различить отправку, то вы должны установить, что каждый узел FDM-615PTM может принимать серийные данные.прием и контроль, вы должны определить формат сами | ||
| Интерфейсы | ||
| RF | 2 x SMA | |
| Ethernet | 1xJ30 | |
| Коммунальный | 1xJ30 | |
| Сила | 1xJ30 | |
| Отлаживание | 1xJ30 | |
Вопросы и ответы
Вопрос 1: Каков максимальный диапазон FDM-615PTM для передачи видео и данных?
A1: FDM-615PTM обеспечивает стабильную связь на расстоянии до 150 км в условиях четкой линии зрения с использованием антенны из стекловолокна 2dBi.поддерживает надежное длительное соединение даже в условиях, не связанных с линией зрения (NLOS), особенно с его возможностями FHSS (Frequency Hopping Spread Spectrum).
Вопрос 2: Какого качества видео можно ожидать от FDM-615PTM на больших расстояниях?
A2: На расстоянии 150 км FDM-615PTM обеспечивает скорость передачи данных в режиме реального времени 8-12 Мбит/с, что позволяет передавать видео в полном разрешении 1080P60.и критически важных операций.
|
|
