| Наименование марки: | IWAVE |
| Номер модели: | FDM-6802PTM |
| МОК: | 2units |
| цена: | negotiable |
| Время доставки: | 5-8 рабочих дней |
| Условия оплаты: | L/C, D/P, T/T |
Высокопроизводительная система беспроводной передачи данных и видео в высокой четкости
Описание

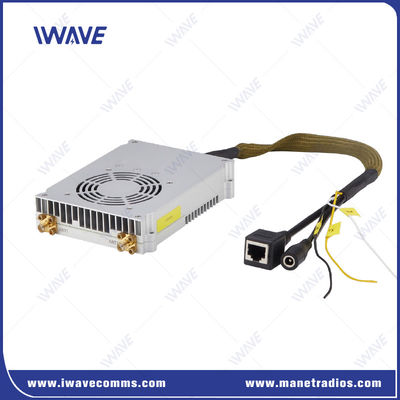

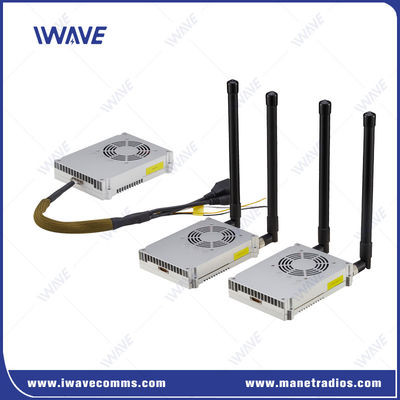

ВFDM-6802PTM, разработанный IWAVE, представляет собой передовое решение для беспроводной передачи, основанное на зрелом чипсете SOC.Выходная мощность 2 Вти2х2 MIMO, он обеспечивает надежность и безопасностьIP-коммуникациядля HD видео, данных и серийного управления.
Он имеет большие преимущества в применении для беспроводной передачи VTOL / беспилотных летательных аппаратов с фиксированным крылом / вертолетов с весом всего 273 грамма.
Он поставляется в версиях 10 и 20 Вт для создания шифрованной связи для беспилотных летательных аппаратов за линией зрения в сложных радиочастотных средах.
Ключевые особенности
|
|
Спектр распространения частотных скачков (FHSS)
Продукт IWAVE IP MESH будет внутренне рассчитывать и оценивать текущую связь на основе таких факторов, как мощность полученного сигнала RSRP, соотношение сигнал-шум SNR и скорость ошибки бит SER.Если его условие суждения выполнено, он выполняет скачки частот и выбирает оптимальную частоту из списка.
Если состояние беспроводной связи хорошее, то переход частоты не будет выполнен, пока не будет выполнено условие суждения.
Автоматическое управление частотными точками
После загрузки он попытается связаться с предварительно сохраненными точками частоты до последнего отключения.Он автоматически пытается использовать другие доступные частотные точки для развертывания сети..
Почему выбрать FDM-6802PTM?
Высокая пропускная способность:Эффективно обрабатывает видео и передачу данных с низкой задержкой.
Противопомешательство:Расширенная система FHSS и адаптивная модуляция обеспечивают бесперебойную работу в сложных условиях RF.
Подключение:Упрощает развертывание с автоматической конфигурацией и динамической сетью.
Прочный и гибкий:Авиационный интерфейс J30 и множество вариантов связи делают его подходящим для различных надежных приложений.
ВFDM-6802PTMявляется идеальным решением для отраслей промышленности, требующих надежной, адаптивной и высокопроизводительной системы беспроводной передачи для критических задач видео и передачи данных.
Спецификация
|
ОБЩЕ |
Беспроводный |
|||
|
Технологии |
Беспроводная связь на основе технологических стандартов TD-LTE |
Коммуникация |
1T1R |
|
|
Видеопередача |
1080p HD передача видео, H.264/H.265 адаптивная |
Передача данных IP |
Поддерживает передачу данных на основе IP-пакетов |
|
|
Шифрование |
ZUC/SNOW3G/AES(128) Факультативный уровень-2 |
Связь данных |
Коммуникация полного дуплекса |
|
|
Коэффициент данных |
Макс 100 Мбит / с ((Вверх и вниз) |
Соотношение вверх и вниз |
2D3U/3D2U/4D1U/1D4U |
|
|
Диапазон |
UGV: 5-10KM Земля к земле ((LOS) |
Автоматическая цепь восстановления |
Автоматическое восстановление связи после сбоя связи/перезагрузка сети после сбоя связи |
|
|
Мощность |
64 узла |
Чувствительность |
||
|
MIMO |
2х2 MIMO |
1.4 ГГц |
20 МГц |
-102 дБм |
|
Передающая мощность |
2 Вт |
10 МГц |
-100 дБм |
|
|
Задержка |
Задержка воздушного интерфейса < 30 мс |
5 МГц |
-96 дБм |
|
|
Модуляция |
QPSK, 16QAM, 64QAM |
600 МГц |
20 МГц |
-102 дБм |
|
Противотормоз |
Скопирование частоты и адаптивная модуляция |
10 МГц |
-100 дБм |
|
|
Пропускная способность |
1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz |
5 МГц |
-96 дБм |
|
|
Потребление энергии |
30 Вт |
ОПЦИЯ частоты |
||
|
Вводная мощность |
DC24V-DC27V |
1.4 ГГц |
1420 МГц-1530 МГц |
|
|
Размер |
86*120*24,2 мм |
600 МГц |
634Mhz-674Mhz |
|
|
Механический |
||
|
Рабочая температура |
-20°C~+55°C |
|
|
Размер |
130*100*25 мм ((Антенна не включена) |
|
|
Вес |
273 г |
|
|
Интерфейсы |
||
|
RF |
2 x SMA |
|
|
ETHERNET |
1xEthernet |
|
|
Коммунальный |
3xSerial порт |
1. DEBUG Серийный порт |
|
Сила |
Ввод 1xDC |
DC24V-27V |
|
Командный интерфейс |
Конфигурация команды AT |
API/HTTP/UART для конфигурации команды AT |
|
Управление конфигурацией |
Поддержка конфигурации через веб-интерфейс, API и программное обеспечение для управления |
|
|
Рабочий режим |
Режим TCP-сервера |
При настройке на сервер TCP сервер серийного порта ждет подключения компьютера.
При настройке в качестве TCP-клиента сервер серийного порта активно инициирует соединение с сетевым сервером, указанным по целевому IP.
LTCP-сервер, TCP-клиент, UDP, UDP-мультикаст, TCP-сервер/клиент, MQTT
|
|
Ставка Baud |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
Протокол |
ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, режим пропускания |
|
|
Управление системой |
Поддерживает функцию WATCHDOG, все исключения на уровне системы могут быть идентифицированы и автоматически сброшены |
|
|
|
