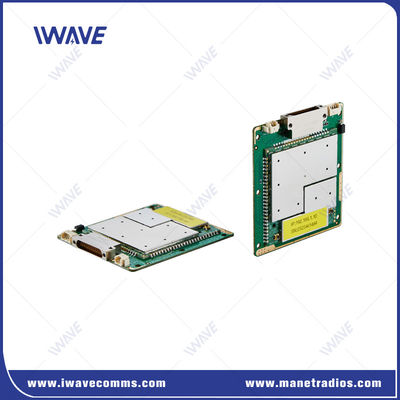

Модуль беспроводной передачи данных IP MESH Full Duplex TTL Serial Data Link Module

Модель:FD-61MN

FD-61MN беспроводная IP MESH Ethernet & Full Duplex TTL серийная передача данных

Введение

ВFD-61MNявляется очень универсальным, миниатюрным модулем передачи данных, идеально подходящим для беспилотных систем транспортных средств, предлагающим стабильную беспроводную связь на большие расстояния с надежными функциями противозаторможения.Его способность формировать и восстанавливать сети сетей автономно делает его идеальным для динамической среды, такой как беспилотные летательные аппараты или робототехника..

Ключевые особенности:

• FD-61MN - это продукт беспроводной передачи, разработанный IWAVE на основе зрелого чипсета SOC, который представляет собой радио IP MESH, предлагающее полный дуплекс данных TCPIP / UDP и управление передачей данных TTL.

• FD-61MN разработан на основе стандарта беспроводной связи TD-LTE. Он не зависит от базовой станции каких-либо операторов.

• Предоставление беспроводной связи HD видео, данных и данных серийного управления на основе IP

• Технология автоматического скачки частот (FHSS) и адаптивная модуляция для борьбы с помехами.

• Создает постоянно адаптирующуюся сеть самообразующейся и самовосстанавливающейся сети, которая позволяет узлам присоединяться или выходить в любое время,с уникальной децентрализованной архитектурой, обеспечивающей непрерывность даже при потере одного или нескольких узлов.

Применение:

• Противотормоз

Использует частотный прыжок, адаптивную модуляцию, адаптивную мощность передачи RF и маршрутизацию MANET для обеспечения подключения в неблагоприятных условиях.

• Три порта Ethernet

Многофункциональная связь: поддерживает подключение к различным устройствам передачи данных, включая камеры, бортовые ПК и датчики.

• Высококачественный авиационный плагин-интерфейс

Коннекторы J30JZ: требует минимального места для установки.Легкий вес и надежность: обеспечивает стабильную и надежную связь с хорошим электромагнитным экранированием и устойчивостью к ударам.Настраиваемые соединения: Конфигурируемые булавки и розетки для удовлетворения различных требований к подключению и связи.

ФРЕКВЕНЦИЙНАЯ ГРАФИЯ
1.4 ГГц	1427.9-1447.9 МГц
800 МГц	806-826 МГц
2.4 ГГц	2401.5-2481.5 МГц
Беспроводный
Режим связи	Единая трансляция, мультитрансляция
Режим передачи	Полный дуплекс
Режим сети	Самовосстановление	Самоадаптивация, самоорганизация, самоконфигурация, самоподдержание
	Динамическое маршрутизация	Автоматическое обновление маршрутов на основе условий связи в реальном времени
Управление сетью	Государственный контроль	Состояние соединения /rsrp/snr/расстояние/ пропускная способность восходящей и нисходящей связи
Управление системой	WATCHDOG: все исключения на уровне системы могут быть определены, автоматическое сброс
Повторная передача	L1	Определить, следует ли пересылать на основе различных передаваемых данных (AM/UM); HARQ пересылает
	L2	HARQ пересылает

Чувствительность приемника			Чувствительность ((BLER≤3%)
2.4 ГГц	20 МГц	-99 дБм	1.4 ГГц	10 МГц	-91 дБм ((10 Мбит / с)
	10 МГц	-103 дБм		10 МГц	-96 дБм ((5 Мбит / с)
	5 МГц	-104 дБм		5 МГц	-82 дБм ((10 Мбит / с)
	3 МГц	-106 дБм		5 МГц	- 91 дБм ((5 Мбит / с)
1.4 ГГц	20 МГц	-100 дБм		3 МГц	-86 дБм ((5 Мбит / с)
	10 МГц	-103 дБм		3 МГц	-97 дБм ((2 Мбит / с)
	5 МГц	-104 дБм		2 МГц	-84 дБм ((2 Мбит / с)
	3 МГц	-106 дБм	800 МГц	10 МГц	-91 дБм ((10 Мбит / с)
800 МГц	20 МГц	-100 дБм		10 МГц	-97 дБм ((5 Мбит/с)
	10 МГц	-103 дБм		5 МГц	-84 дБм ((10 Мбит / с)
	5 МГц	-104 дБм		5 МГц	-94 дБм ((5 Мбит / с)
	3 МГц	-106 дБм		3 МГц	-87 дБм ((5 Мбит / с)
				3 МГц	-98 дБм ((2 Мбит / с)
				2 МГц	-84 дБм ((2 Мбит / с)

Интерфейсы

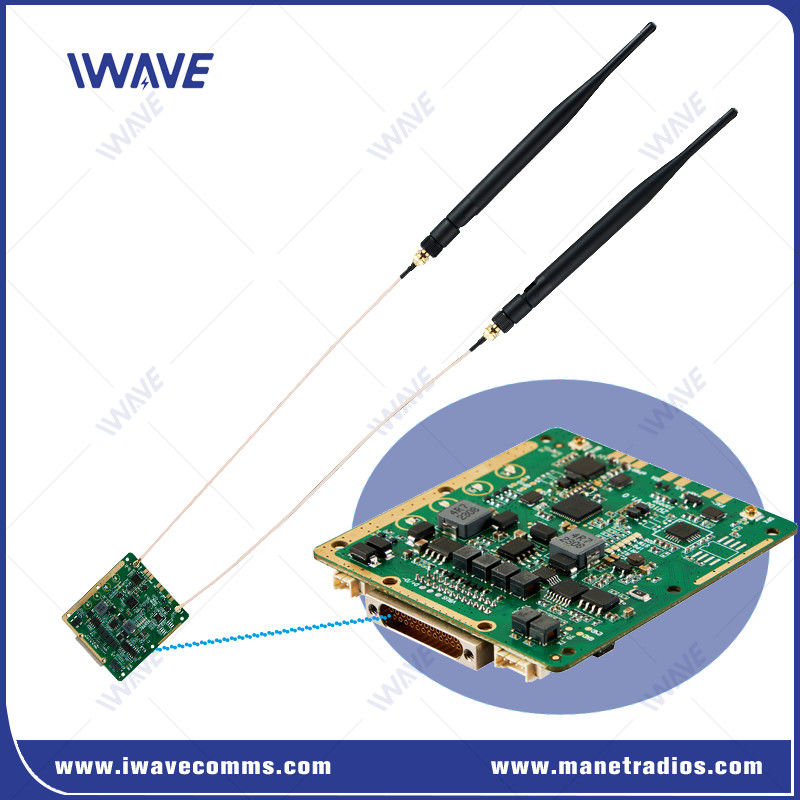

RF	2 x IPX
Ethernet	3xEthernet
Серийный порт	3x серийный порт
Вводная мощность	2*Входная мощность ((альтернативная)

Механический
Температура	-40°C~+80°C
Вес	26 грамм
Размер	60*55*5,7 мм
Стабильность	MTBF≥10000hr
