| Наименование марки: | IWAVE |
| Номер модели: | FD-61MN |
| МОК: | 2PCS |
| цена: | negotiable |
| Время доставки: | 5-8 рабочих дней |
| Условия оплаты: | L/C, D/P, T/T |
Модель:FD-61MN

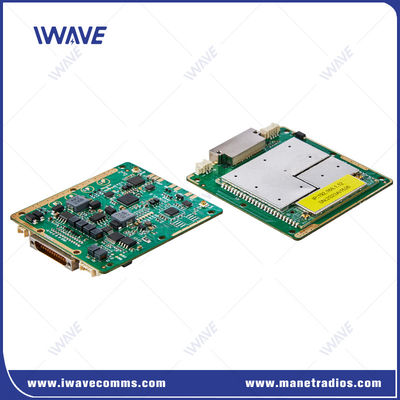

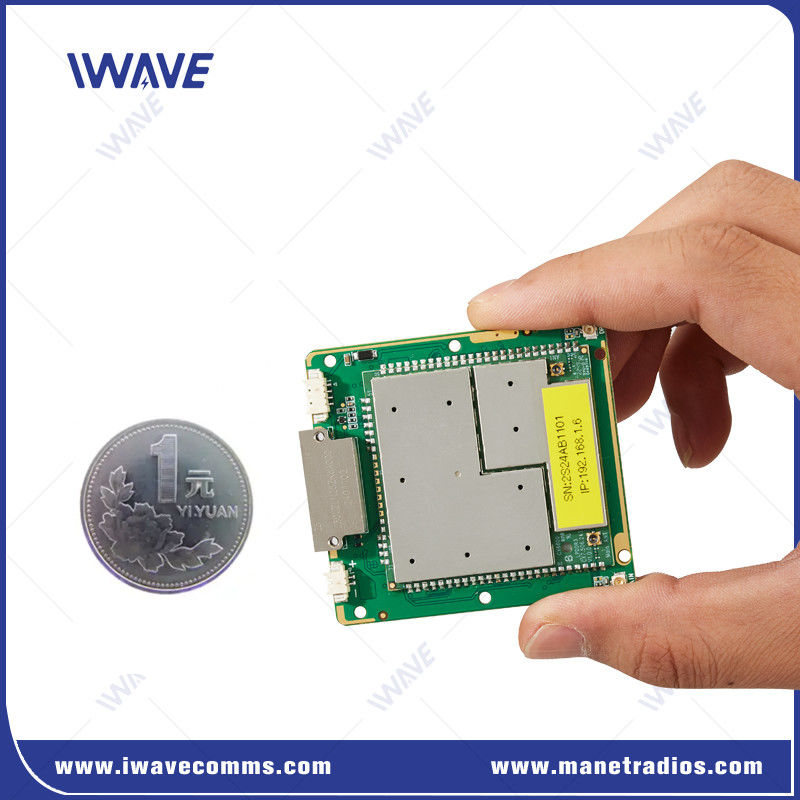

FD-61MN Миниатюрный трехдиапазонный цифровой IP MESH модуль для беспилотных летательных аппаратов и флота робототехники
Введение
ВFD-61MNявляется миниатюрным OEMМодуль передачи данных цифровой IP сетки с трехдиапазойпредназначенные дляДроны,БПЛА,Двигатели малого грузовика,УСВЭтот модуль позволяет бесперебойную передачу видео и данных в децентрализованной сети "без инфраструктуры", используя три выбираемые полосы частот:800 МГц,10,4 ГГц, и20,4 ГГцОн интегрируетавтоматическое перемещение частот (FHSS)иадаптивная модуляциядля повышения производительности в сложных радиочастотных средах.
Сетевая сеть самообразующаяся и самовосстанавливающаяся: Автоматически адаптируется по мере присоединения или выхода узлов, сохраняя непрерывную связь даже если некоторые узлы теряются.
Технология противозаторможения: Использованиеадаптивное кодирование и модуляциячтобы адаптироваться к изменяющимся условиям сигнала, минимизируя джиттер и обеспечивая стабильную передачу данных.
Дальнее общение:
NLOS (непосредственное видение)диапазон:1-3 кмдля беспилотных наземных транспортных средств.
Воздух-Землядиапазон:До 10 кмдля БПЛА.
Многочисленные порты связи:
Порты Ethernetдля гибкой передачи данных.
Порты UARTдля серийной связи, позволяющей контролировать парки БПЛА/УГВ.
Управление парком и флотом БПЛА: Поддерживает точное управление несколькими устройствами через серийные порты, используя IP-адреса и порты для управления данными управления.
Формат компактного OEM: Разработка борт-пакетов для легкой интеграции в роботизированные системы.
Беспроводное видео и передача данных: предоставляет видео и данные высокой четкости для беспилотных транспортных средств в тактических условиях, таких как операции безопасности и обороны.
Интеграция робототехнических систем: FD-61MN может быть встроен в БПЛА, UGV, USV и другие автономные системы для потоковой передачи и управления данными в режиме реального времени.
Управление с помощью нескольких роботов: позволяет осуществлять точную телеметрию и управление несколькими БПЛА или БПЛА с помощью IP-коммуникации.
Масштабируемый диапазон: Диапазон может быть расширен с помощью дополнительных усилителей для более крупных развертываний.
Спецификация
| ОБЩЕ | ||
| Технологии | MESH основан на стандарте TD-LTE Wireless technology | |
| Шифрование | ZUC/SNOW3G/AES ((128/256) Факультативный уровень-2 | |
| Коэффициент данных | 30 Мбит / с ((Вверх и вниз) | |
| Адаптивное среднее распределение скорости системы | ||
| Поддержка пользователей в установке ограничения скорости | ||
| Диапазон | 10 км ((воздух-земля) 500 м-3 км ((NLOS Земля к земле) |
|
| Мощность | 32 узла | |
| Пропускная способность | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| Сила | 25dBm±2 (2w или 10w по запросу) | |
| Модуляция | QPSK, 16QAM, 64QAM | |
| Противотормоз | Автоматическое перекрестное скачивание частот | |
| Потребление энергии | Средний: 4-4,5 Ватт Максимальная мощность: 8 Вт |
|
| Вводная мощность | DC5V-32V | |
| ФРЕКВЕНЦИЙНАЯ ГРАФИЯ | |||||||
| 1.4 ГГц | 1427.9-1447.9 МГц | ||||||
| 800 МГц | 806-826 МГц | ||||||
| 2.4 ГГц | 2401.5-2481.5 МГц | ||||||
| Беспроводный | |||||||
| Режим связи | Единая трансляция, мультитрансляция | ||||||
| Режим передачи | Полный дуплекс | ||||||
| Режим сети | Самовосстановление | Самоадаптивация, самоорганизация, самоконфигурация, самоподдержание | |||||
| Динамическое маршрутизация | Автоматическое обновление маршрутов на основе условий связи в реальном времени | ||||||
| Управление сетью | Государственный контроль | Состояние соединения /rsrp/snr/расстояние/ пропускная способность восходящей и нисходящей связи | |||||
| Управление системой | WATCHDOG: все исключения на уровне системы могут быть определены, автоматическое сброс | ||||||
| Повторная передача | L1 | Определить, следует ли пересылать на основе различных передаваемых данных (AM/UM); HARQ пересылает | |||||
| L2 | HARQ пересылает | ||||||
| Чувствительность приемника | Чувствительность ((BLER≤3%) | ||||
| 2.4 ГГц | 20 МГц | -99 дБм | 1.4 ГГц | 10 МГц | -91 дБм ((10 Мбит / с) |
| 10 МГц | -103 дБм | 10 МГц | -96 дБм ((5 Мбит / с) | ||
| 5 МГц | -104 дБм | 5 МГц | -82 дБм ((10 Мбит / с) | ||
| 3 МГц | -106 дБм | 5 МГц | - 91 дБм ((5 Мбит / с) | ||
| 1.4 ГГц | 20 МГц | -100 дБм | 3 МГц | -86 дБм ((5 Мбит / с) | |
| 10 МГц | -103 дБм | 3 МГц | -97 дБм ((2 Мбит / с) | ||
| 5 МГц | -104 дБм | 2 МГц | -84 дБм ((2 Мбит / с) | ||
| 3 МГц | -106 дБм | 800 МГц | 10 МГц | -91 дБм ((10 Мбит / с) | |
| 800 МГц | 20 МГц | -100 дБм | 10 МГц | -97 дБм ((5 Мбит/с) | |
| 10 МГц | -103 дБм | 5 МГц | -84 дБм ((10 Мбит / с) | ||
| 5 МГц | -104 дБм | 5 МГц | -94 дБм ((5 Мбит / с) | ||
| 3 МГц | -106 дБм | 3 МГц | -87 дБм ((5 Мбит / с) | ||
| 3 МГц | -98 дБм ((2 Мбит / с) | ||||
| 2 МГц | -84 дБм ((2 Мбит / с) | ||||
| Интерфейсы | ||
| RF | 2 x IPX | |
| Ethernet | 3xEthernet | |
| Серийный порт | 3x серийный порт | |
| Вводная мощность | 2*Входная мощность ((альтернативная) | |
| Механический | ||
| Температура | -40°C~+80°C | |
| Вес | 26 грамм | |
| Размер | 60*55*5,7 мм | |
| Стабильность | MTBF≥10000hr | |
Видео
|
|
