| Наименование марки: | IWAVE |
| Номер модели: | FD-780X |
| МОК: | 2 |
| цена: | negotiable |
| Время доставки: | 5-10 дней |
| Условия оплаты: | T/T, L/C, D/P |
23g 2X2 MIMO Пункт к множественному пункту беспроводного SOC Development Board
Введение

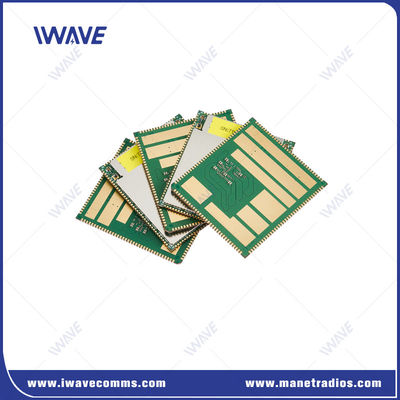

FDM-680X представляет собой компактную 2x2 200MW MIMO IP PtMP беспроводной SOC Development Board, предназначенную для связи на большие расстояния и воздушных миссий с большим объемом данных.конфигурации более высокой мощности, такие как модель MIMO 10W, также доступны.
Эта система использует архитектуру FPGA и поддерживает возможности многоволновой формы, ультраширокополосную работу и высокоскоростное скачивание частот в звездной топологии.Он способен передавать как данные, так и видео через точку-точку., конфигурации сетей от точки к многоточке и от точки к пункту, что делает его идеальным для гибких и масштабируемых коммуникационных решений.

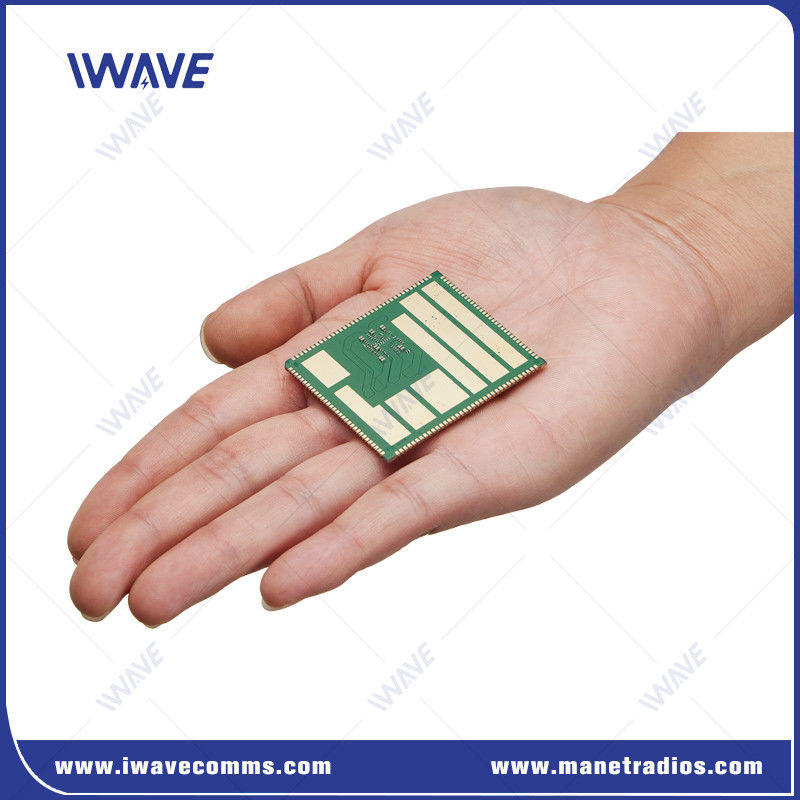

Размер 52*46*2,9 мм делает его самым маленьким широкополосным радиомодулем OEM и идеальным кандидатом для интеграции системы в небольшие беспилотные системы для работы в сложных условиях,например, проверка зданий или туннелей в помещениях.
ПреимуществаБеспроводный SOC
|
|
 |
СпецификацияБеспроводный SOC
|
Функции |
Описание |
Подробная информация |
|
Размер ПКБ |
46.58±0.15 мм 520,00±0,15 мм 20,90±0,10 мм |
|
|
RF |
Частота |
1.4 ГГц: 1420-1530 МГц |
|
600 МГц: 566-678 МГц |
||
|
Уровень мощности RF |
23dBm±2 ((1,4 ГГц) |
|
|
23dBm±2 ((600MHz) |
||
|
Чувствительность |
1 Мбит / с |
1.4Ghz ((14700 частотная точка) 20 МГц: -102 дБм 10 МГц: -100 дБм 5 МГц: -96 дБм |
|
600Mhz ((6200 частотных точек) 20 МГц: -102 дБм 10 МГц: -100 дБм 5 МГц: -96 дБм |
||
|
5 Мбит / с |
1.4Ghz ((14700 частотная точка) 20 МГц: -95 дБм 10 МГц: -87 дБм 5 МГц: -85 дБм |
|
|
600Mhz ((6200 частотных точек) 20 МГц: -95 дБм 10 МГц: -87 дБм 5 МГц: -85 дБм |
||
|
Интерфейс |
УВТР |
3 |
|
HSIC |
USB 2.0 высокая скорость |
|
|
USB |
USB 2.0 высокая скорость |
|
|
I2C |
2 |
|
|
ГПИО |
23 |
|
|
JTAG |
0 |
|
|
Антенна |
2 |
|
|
Сила |
VSYS |
3.7V ~ 4.35V ((предлагается 4V) |
|
D1V8A |
1.8В выходная мощность |
|
|
D2V85A |
2.85В выходная мощность |
|
|
VCC_D3V3 |
3.3В выходная мощность |
|
|
5V_FEM |
Подключение к чипу RF PA |
|
|
Узлы мастер-раб |
Конфигурация центрального узла |
Любой узел в сети может быть сконфигурирован как главный узел. |
|
Коэффициент данных |
Все узлы используют общую скорость передачи данных системы восходящей и нисходящей связи |
|
|
Мощность |
Поддерживает количество узлов сети N≥2 и до 64 узлов обслуживания или 63 узла состояния IDLE. |
|
|
Режим связи |
Любой узел в сети может быть сконфигурирован как главный узел. |
|
|
Все узлы используют общую скорость передачи данных системы восходящей и нисходящей связи |
||
|
Доступ |
Поддержка нескольких рабских узлов для доступа к сети одновременно. |
|
|
Коэффициент данных |
Все рабочие узлы и мастер-узлы делятся рабочим пропускная способность в одном направлении, одновременная вверх по течению и вниз по течению (20Mhz, не менее 100Mbps) |
|
|
Состояние соединения |
Все узлы в сети всегда соединены. |
|
|
Управление мощностью |
Адаптивный режим передачи. |
|
|
Загрузить |
И мастер-узлы, и рабочие узлы поддерживают предустановку |
|
|
Фиксированная мощность |
Конфигурация фиксированного питания ((модифицировать только главный узел) |
|
|
Фиксированная частота |
Конфигурация частоты блокировки |
|
|
|
