| Наименование марки: | IWAVE |
| Номер модели: | FD-780X |
| МОК: | 2 |
| цена: | negotiable |
| Время доставки: | 5-10 дней |
| Условия оплаты: | T/T, L/C, D/P |
Радио SDR Multi Hops OEM IP Mesh для беспилотных систем связи
Введение

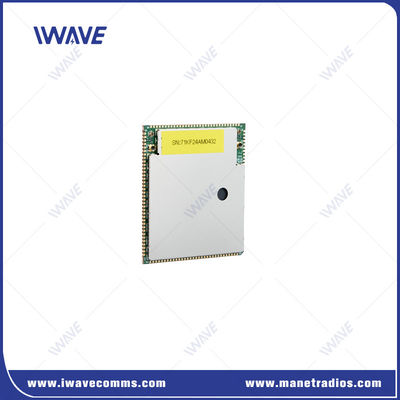

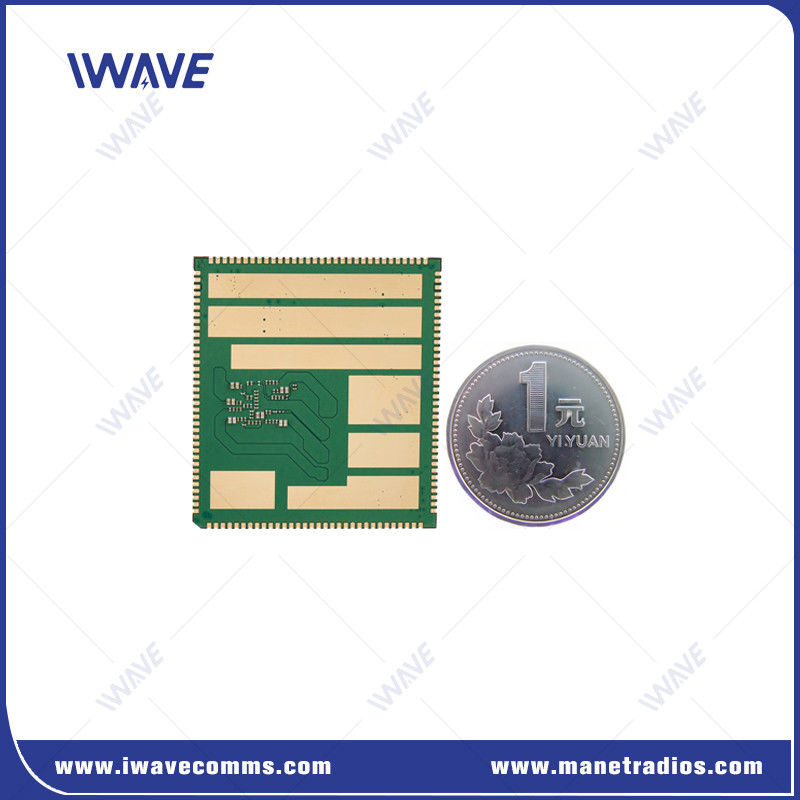

FD-780X - это основной модуль SDR для бесцентровой самоорганизующейся сети MESH. Этот основной модуль основан на стандартах беспроводной связи LTE, использует ключевые технологии, такие как OFDM и MIMO,поддерживает множественное распределение полосы пропускания (1.4MHz, 3MHz, 5MHz, 10MHz, 20MHz, 40MHz), поддерживает режим CA (агрегация носителей) и использует плоскую архитектуру для эффективного снижения задержки и улучшения возможностей передачи данных.Он имеет характеристики длинного расстояния передачиОсновной модуль использует зрелое решение чипа SOC с высокой интеграцией.Он также эффективно снижает потребление энергии системы., удовлетворяя потребности отрасли различных клиентов в разработке БПЛА, UGV и других сценариев для надежной связи.
ПреимуществаРадио SDR(FD-780X)
|
|
|
Спецификация радио SDR
|
Функциональные элементы |
Описание |
Подробная информация |
|
ПХБ |
односторонняя интерфейсная плата |
Диапазон допустимости: 460,58±0,15 мм 520,00±0,15 мм 20,90±0,10 мм |
|
RF |
RF-диапазон 1 |
1420-1530 МГц |
|
РЧ полоса 2 |
566-678 МГц |
|
|
Уровень мощности |
1.4G 23 дБм±2 |
|
|
600 МГц 23 дБм±2 |
||
|
Чувствительность (1 Мбит / с) |
1.4G ((14700 канал) 20 МГц -102 дБм 10 МГц -100 дБм 5 МГц -96 дБм |
|
|
600 м(6200канал) 20 МГц -102 дБм 10 МГц -100 дБм 5 МГц -96 дБм |
||
|
Интерфейс |
УВТР |
3 |
|
HSIC |
USB 2.0 высокая скорость |
|
|
USB |
USB 2.0 высокая скорость |
|
|
I2C |
2个 |
|
|
ГПИО |
23个 |
|
|
JTAG |
0个 |
|
|
RF |
2Т2Р |
|
|
Сила |
VSYS |
3.7V ~ 4.35V,Предлагается 4,0 В (вход) |
|
D1V8A |
1.8В выход |
|
|
A2V85A |
2Выход.85В |
|
|
VCC_D3V3 |
3.3В выход |
|
|
5V_FEM |
Силовое питание RF PA чипа ((Ввод) |
|
|
Сеть |
Режим сети |
Бесцентровая ad hoc сеть |
|
Мощность |
Максимально 32 узла |
|
|
Хмель |
Поддержка топологии маршрутизации с несколькими прыжками, до 31 прыжка |
|
|
Коммуникация |
Поддерживает однополые, многополые и трансляционные режимы передачи. Любые узлы могут использовать эти три режима для связи |
|
|
Коэффициент данных |
Все узлы общаются и делятся рабочей пропускной способностью, и максимальная скорость составляет 100 Мбит / с |
|
|
Синхронизация времени |
Независимый от внешних часов, самосинхронный |
|
|
Управление мощностью |
Все узлы адаптивно регулируют мощность передачи |
|
|
Слияние подсети |
Поддержка разделения одной сети на несколько |
|
|
Скорость движения |
Максимальная поддержка 300 км/ч |
|
|
Повторная передача |
HARQ Передача |
|
|
Противотормозный |
Поддерживает динамическое скачивание частот в пределах и через частотные полосы |
|
|
