| Наименование марки: | IWAVE |
| Номер модели: | FDM-6802PTM |
| МОК: | 2units |
| цена: | negotiable |
| Время доставки: | 5-8 рабочих дней |
| Условия оплаты: | L/C, D/P, T/T |

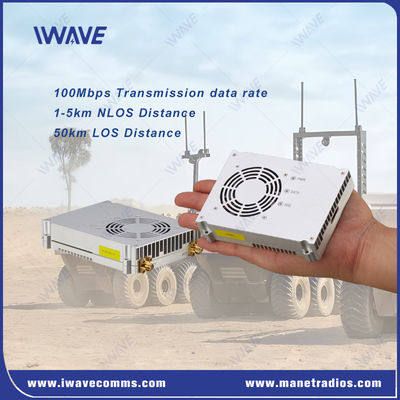

100 Мбит/с беспроводный передатчик для передачи данных и видео в высокой четкости
Описание
FDM-6802PTM - это продукт беспроводной передачи, разработанный IWAVE на основе зрелого чипсета SOC, мощностью 2 Вт, 2X2 MIMO.данные и серийные данные управления на основе IP. FDM-6802PTM разработан на основе CA (Агрегация носителей), технологий MIMO. Он не зависит от базовой станции любого носителя.Эта цифровая передача данных обеспечивает надежную и безопасную связь в диапазоне 600 МГц и 1 МГц..4G частотная полоса поддерживает передачу данных Ethernet и полной дуплексной телеметрии.Он принимает автоматическую технологию скачки частоты ((FHSS) и адаптивную модуляцию для борьбы с помехами. Создает точку-к-точке и точку-к-многоточечной сети с 64 узлами.
Ключевые особенности
|
|
Преимущество технологий
FDM-6802PTM использует технологию агрегирования носителей CA, которая может объединять два носителя пропускной способности 20 МГц вместе для достижения пропускной способности беспроводного носителя 40 МГц,эффективное улучшение скорости передачи вверх и вниз, и повышение надежности и экологической адаптации всей беспроводной системы передачи.
1. Поддерживает большую общую пропускную способность, поддерживает агрегацию носителей 20MHz + 20MHz, и пиковая скорость передачи данных превышает 100Mbps.
2. Поддерживает непрерывную агрегацию носителей и непрерывную агрегацию носителей, что более гибко.
3. Поддерживает агрегацию носителей различных полос пропускания и может регулировать полосу пропускания агрегации носителей
в соответствии с воздействием окружающей среды и имеющимися ресурсами спектра, что облегчает адаптацию к различным сценариям.
4. Передача на разных носителях, чтобы избежать перерыва данных после вмешательства одного носителя.
5. Поддерживает частотное скачивание различных носителей для более эффективного поиска носителей без помех.
Почему выбрать FDM-6802PTM?
Высокая пропускная способность:Эффективно обрабатывает видео и передачу данных с низкой задержкой.
Противопомешательство:Расширенная система FHSS и адаптивная модуляция обеспечивают бесперебойную работу в сложных условиях RF.
Подключение:Упрощает развертывание с автоматической конфигурацией и динамической сетью.
Прочный и гибкий:Авиационный интерфейс J30 и множество вариантов связи делают его подходящим для различных надежных приложений.
ВFDM-6802PTMявляется идеальным решением для отраслей промышленности, требующих надежной, адаптивной и высокопроизводительной системы беспроводной передачи для критических задач видео и передачи данных.
|
Командный интерфейс |
Конфигурация команды AT |
API/HTTP/UART для конфигурации команды AT |
|
Управление конфигурацией |
Поддержка конфигурации через веб-интерфейс, API и программное обеспечение для управления |
|
|
Рабочий режим |
Режим TCP-сервера |
При настройке на сервер TCP сервер серийного порта ждет подключения компьютера.
При настройке в качестве TCP-клиента сервер серийного порта активно инициирует соединение с сетевым сервером, указанным по целевому IP.
LTCP-сервер, TCP-клиент, UDP, UDP-мультикаст, TCP-сервер/клиент, MQTT
|
|
Ставка Baud |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
Протокол |
ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, режим пропускания |
|
|
Управление системой |
Поддерживает функцию WATCHDOG, все исключения на уровне системы могут быть идентифицированы и автоматически сброшены |
|
Спецификация
|
ОБЩЕ |
Беспроводный |
|||
|
Технологии |
Беспроводная связь на основе технологических стандартов TD-LTE |
Коммуникация |
1T1R |
|
|
Видеопередача |
1080p HD передача видео, H.264/H.265 адаптивная |
Передача данных IP |
Поддерживает передачу данных на основе IP-пакетов |
|
|
Шифрование |
ZUC/SNOW3G/AES(128) Факультативный уровень-2 |
Связь данных |
Коммуникация полного дуплекса |
|
|
Коэффициент данных |
Макс 100 Мбит / с ((Вверх и вниз) |
Соотношение вверх и вниз |
2D3U/3D2U/4D1U/1D4U |
|
|
Диапазон |
UGV: 5-10KM Земля к земле ((LOS) |
Автоматическая цепь восстановления |
Автоматическое восстановление связи после сбоя связи/перезагрузка сети после сбоя связи |
|
|
Мощность |
64 узла |
Чувствительность |
||
|
MIMO |
2х2 MIMO |
1.4 ГГц |
20 МГц |
-102 дБм |
|
Передающая мощность |
2 Вт |
10 МГц |
-100 дБм |
|
|
Задержка |
Задержка воздушного интерфейса < 30 мс |
5 МГц |
-96 дБм |
|
|
Модуляция |
QPSK, 16QAM, 64QAM |
600 МГц |
20 МГц |
-102 дБм |
|
Противотормоз |
Скопирование частоты и адаптивная модуляция |
10 МГц |
-100 дБм |
|
|
Пропускная способность |
1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz |
5 МГц |
-96 дБм |
|
|
Потребление энергии |
30 Вт |
ОПЦИЯ частоты |
||
|
Вводная мощность |
DC24V-DC27V |
1.4 ГГц |
1420 МГц-1530 МГц |
|
|
Размер |
86*120*24,2 мм |
600 МГц |
634Mhz-674Mhz |
|
|
Механический |
||
|
Рабочая температура |
-20°C~+55°C |
|
|
Размер |
130*100*25 мм ((Антенна не включена) |
|
|
Вес |
273 г |
|
|
Интерфейсы |
||
|
RF |
2 x SMA |
|
|
ETHERNET |
1xEthernet |
|
|
Коммунальный |
3xSerial порт |
1. DEBUG Серийный порт |
|
Сила |
Ввод 1xDC |
DC24V-27V |
|
|
