| Наименование марки: | IWAVE |
| Номер модели: | FDM-6802PTM |
| МОК: | 2units |
| цена: | negotiable |
| Время доставки: | 5-8 рабочих дней |
| Условия оплаты: | L/C, D/P, T/T |

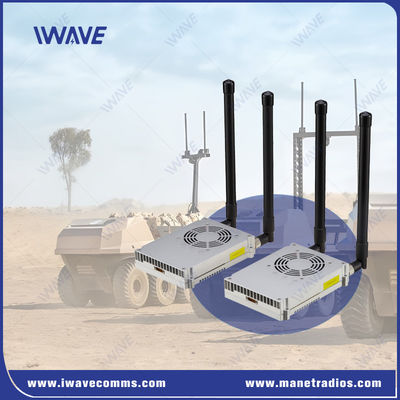

100 Мбит / с MIMO ((2x2) IP цифровой ссылка данных для UGV и UAV для нескольких камер
Описание

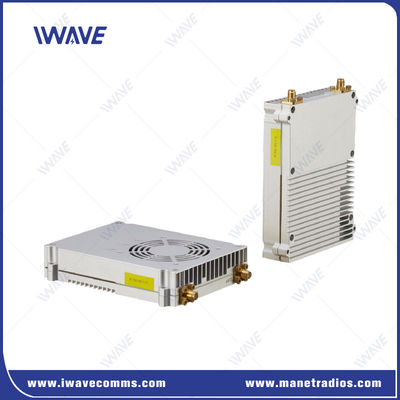

FDM-6802PTM - это продукт беспроводной передачи, разработанный IWAVE на основе зрелого чипсета SOC, мощностью 2 Ватт, 2X2 MIMO. Он обеспечивает беспроводное соединение связи HD видео,данные и серийные данные управления на основе IP.
FDM-6802PTM разработан на базе технологий CA (Carrier Aggregation), MIMO. Он не зависит от базовой станции каких-либо носителей.Эта цифровая передача данных обеспечивает надежную и безопасную связь в диапазоне 600 МГц и 1 МГц..4G частотный диапазон.FDM-6802PTM можетобеспечивать HD-видео в режиме реального времени и широкополосные Ethernet-соединения со скоростью передачи 100 Мбит/с.
Он имеет большие преимущества в применении для беспроводной передачи VTOL / беспилотных летательных аппаратов с фиксированным крылом / вертолетов с весом всего 273 грамма.
Ключевые особенности
Пропускная способность: 1.4Mhz/3Mhz/5Mhz/10Mhz/20Mhz
Мощность передачи: 33 дБм
Поддержка опций частоты 800Mhz/1.4Ghz
Дальность полета воздух-земля 50 км
NLOS 1-5 км от земли до земли
Автоматическое управление мощностью
Автоматическое управление точкой частоты
Ethernet-связь через интерфейс J30
Связь RS232 через интерфейс J30
Размеры и вес: В: 273 г/д:130*100*25 мммм
Противотормоз: FHSS ((Frequency Hopping Spread Spread Spectrum))
FDM-6802PTM использует специальный алгоритм и механизм команды IWAVE для достижения функции частотного прыжка.
Во время работы FDM-6802PTM будет внутренне рассчитывать и оценивать текущую связь на основе таких факторов, как сила полученного сигнала RSRP, соотношение сигнал-шум SNR и скорость битной ошибки SER.Если его условие суждения выполнено, он будет выполнять частотный прыжок и выбирать оптимальную частоту из списка.
Если состояние беспроводной связи хорошее, то переход частоты не будет выполнен, пока не будет выполнено условие суждения.
Применение:
HD видео и передача данных:Обеспечивает стабильную и безопасную связь для потоковой передачи видео, телеметрии и управления.
Динамические сетевые среды:Идеально подходит для быстро меняющейся, высокопроизводительной беспроводной среды.
Промышленное и тактическое применение:Поддерживает приложения в беспилотных летательных аппаратах, автономных транспортных средствах и других критических системах, требующих надежной связи на большие расстояния.
Спецификация
|
ОБЩЕ |
Беспроводный |
|||
|
Технологии |
Беспроводная связь на основе технологических стандартов TD-LTE |
Коммуникация |
1T1R |
|
|
Видеопередача |
1080p HD передача видео, H.264/H.265 адаптивная |
Передача данных IP |
Поддерживает передачу данных на основе IP-пакетов |
|
|
Шифрование |
ZUC/SNOW3G/AES(128) Факультативный уровень-2 |
Связь данных |
Коммуникация полного дуплекса |
|
|
Коэффициент данных |
Макс 100 Мбит / с ((Вверх и вниз) |
Соотношение вверх и вниз |
2D3U/3D2U/4D1U/1D4U |
|
|
Диапазон |
UGV: 5-10KM Земля к земле ((LOS) |
Автоматическая цепь восстановления |
Автоматическое восстановление связи после сбоя связи/перезагрузка сети после сбоя связи |
|
|
Мощность |
64 узла |
Чувствительность |
||
|
MIMO |
2х2 MIMO |
1.4 ГГц |
20 МГц |
-102 дБм |
|
Передающая мощность |
2 Вт |
10 МГц |
-100 дБм |
|
|
Задержка |
Задержка воздушного интерфейса < 30 мс |
5 МГц |
-96 дБм |
|
|
Модуляция |
QPSK, 16QAM, 64QAM |
600 МГц |
20 МГц |
-102 дБм |
|
Противотормоз |
Скопирование частоты и адаптивная модуляция |
10 МГц |
-100 дБм |
|
|
Пропускная способность |
1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz |
5 МГц |
-96 дБм |
|
|
Потребление энергии |
30 Вт |
ОПЦИЯ частоты |
||
|
Вводная мощность |
DC24V-DC27V |
1.4 ГГц |
1420 МГц-1530 МГц |
|
|
Размер |
86*120*24,2 мм |
600 МГц |
634Mhz-674Mhz |
|
|
Механический |
||
|
Рабочая температура |
-20°C~+55°C |
|
|
Размер |
130*100*25 мм ((Антенна не включена) |
|
|
Вес |
273 г |
|
|
Интерфейсы |
||
|
RF |
2 x SMA |
|
|
ETHERNET |
1xEthernet |
|
|
Коммунальный |
3xSerial порт |
1. DEBUG Серийный порт |
|
Сила |
Ввод 1xDC |
DC24V-27V |
|
Командный интерфейс |
Конфигурация команды AT |
API/HTTP/UART для конфигурации команды AT |
|
Управление конфигурацией |
Поддержка конфигурации через веб-интерфейс, API и программное обеспечение для управления |
|
|
Рабочий режим |
Режим TCP-сервера |
При настройке на сервер TCP сервер серийного порта ждет подключения компьютера.
При настройке в качестве TCP-клиента сервер серийного порта активно инициирует соединение с сетевым сервером, указанным по целевому IP.
LTCP-сервер, TCP-клиент, UDP, UDP-мультикаст, TCP-сервер/клиент, MQTT
|
|
Ставка Baud |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
Протокол |
ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, режим пропускания |
|
|
Управление системой |
Поддерживает функцию WATCHDOG, все исключения на уровне системы могут быть идентифицированы и автоматически сброшены |
|
|
|
