Модуль беспроводной связи FHSS 100-150 км

Модуль беспроводной связи FHSS 100-150 км

Наименование марки:	IWAVE
Номер модели:	FDM-615PTM
МОК:	2units
цена:	Подлежит обсуждению
Время доставки:	5-8 рабочих дней
Условия оплаты:	L/C, D/P, T/T

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Сертификация:

CE, MIC

Расширенная связь данных связи FHSS для передачи видео и данных на большие расстояния

Диапазон:

100-150 км

Сеть:

Точка в многоточку

Узлы:

Один главный узел поддерживает 32 рабских узла

Задержка:

15-25 мс

Коэффициент данных:

30Mbps

Размер:

150*68*30 мм

Упаковывая детали:

Стандартная картонная коробка

Поставка способности:

500000 в месяц

Выделить:

Ссылка на данные связи FHSS

Расширенная связь данных FHSS

Модуль беспроводного FHSS 100 км

Описание продукта

Расширенная связь данных связи FHSS для передачи видео и данных на большие расстояния

Описание

ВFDM-615PTMявляется передовым беспроводным коммуникационным модулем, использующимСпектр распространения частотных скачков (FHSS)Технология повышенной устойчивости к шуму и помехам.полнодуплексная Ethernet/серийная связьв компактном и прочном формате, что делает его идеальным для микро беспилотных платформ.

Ключевые особенности

Опция нескольких полос пропускания 1.4Mhz/3Mhz/5Mhz/10Mhz/20Mhz
Высокая мощность передачи RF: 40 дБм
Легкий вес: 305 грамм
800Mhz/1.4Ghz/2.4Ghz варианты частоты
Автоматическое регулирование мощности в соответствии с качеством сигнала в реальном времени
3* Ethernet Port поддержка TCPIP и UDP и других IP-устройств для подключения к

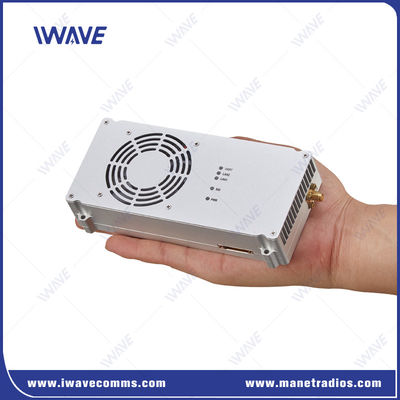

Модуль беспроводной связи FHSS 100-150 км 0

Ключевые особенности:

Устойчивое дальнее общение

Предложения четкие и стабильныеВидеотрансляция NLOSс диапазоном1-10 кмдля применения на земле.
Трансляция видео высокой четкости

Поддержка в режиме реального времениHD 1080P60 видеопотокпо показателям данных8-12 Мбит/сна расстояниях от 1 до 10 км.
Краткая задержка

Особенности сверхнизкой задержкиот 60 до 80 мс, обеспечивая бесперебойный контроль и видеонаблюдение в режиме реального времени.
Многочастотная работа

Работает вUHF, L-диапазон и S-диапазон, с опциями частоты, включая800 МГци10,4 ГГц.

ИспользуетАвтоматический спектр распространения частотных скачков (FHSS)для оптимального выбора канала и предотвращения помех.

Применение

IWAVE предоставляет систему приемника видеопередатчика с дальним расстоянием не по линии зрения для машин по лесозаготовке и системы кабельного подъема.Системы кабельных подводов часто являются предпочтительной системой сбора урожая при вырубке деревьев на крутой местности.В то время как лесозаготовительный вагон всегда нужно отклониться, чтобы забрать древесину и это расстояние может быть вне поля зрения при работе на выпуклой местностиОператор в кабине должен наблюдать за видеоэкраном, чтобы безопасно и эффективно управлять деревообрабатывающими машинами.

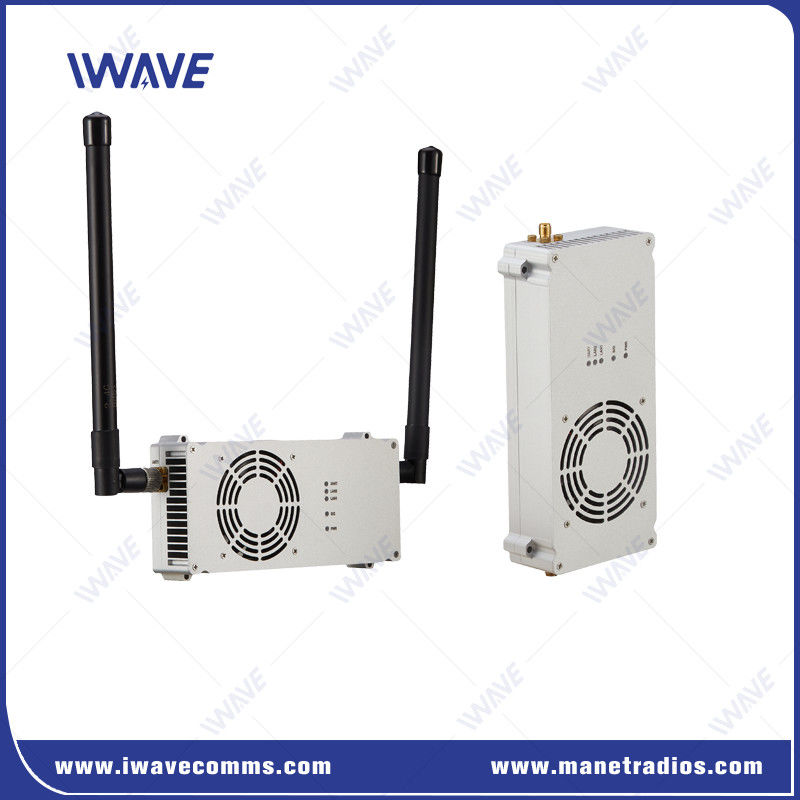

Модуль беспроводной связи FHSS 100-150 км 1

Спецификация

ОБЩЕ
Технологии	Беспроводная связь на основе технологических стандартов TD-LTE
Шифрование	ZUC/SNOW3G/AES ((128) Факультативный слой-2
Коэффициент данных	30 Мбит / с ((Вверх и вниз)
Диапазон	100-150 км ((воздух-земля)
Мощность	32 узла
Диапазон NLOS	5-10 км от земли к земле
Мощность радиочастот	10 Вт
Задержка	От конца к концу: 60 - 80 мс
Модуляция	QPSK, 16QAM, 64QAM
Противотормоза	Автоматическое переключение частоты
Пропускная способность	1.4Mhz/3Mhz/5Mhz/10MHz/20MHz

Чувствительность
2.4 ГГц	20 МГц	-99 дБм
	10 МГц	-103 дБм
	5 МГц	-104 дБм
	3 МГц	-106 дБм
1.4 ГГц	20 МГц	-100 дБм
	10 МГц	-103 дБм
	5 МГц	-104 дБм
	3 МГц	-106 дБм
800 МГц	20 МГц	-100 дБм
	10 МГц	-103 дБм
	5 МГц	-104 дБм
	3 МГц	-106 дБм

ФРЕКВЕНЦИЙНАЯ ГРАФИЯ
2.4 ГГц	2401.5-2481.5 МГц
1.4 ГГц	1427.9-1447.9 МГц
800 МГц	806-826 МГц

Сила
Вводная мощность	постоянный ток 24В±10%
Потребление энергии	30 Вт

Коммунальный
Электрический уровень	2Домен напряжения.85V и совместим с уровнем 3V/3.3V
Данные контроля	Режим TTL
Ставка Baud	115200 bps
Режим передачи	Режим пропускания
Уровень приоритетности	При передаче сигнала, данные управления будут передаваться приоритетно.
Примечание:l Передача и прием данных транслируются в сети. После успешного подключения к сети каждый узел FDM-615PTM может принимать серийные данные.l Если вы хотите различить отправку, то вы должны установить, что каждый узел FDM-615PTM может принимать серийные данные.прием и контроль, вы должны определить формат сами

Интерфейсы
RF	2 x SMA
Ethernet	1xJ30
Коммунальный	1xJ30
Сила	1xJ30
Отлаживание	1xJ30
