| Наименование марки: | IWAVE |
| Номер модели: | FDM-6680 |
| МОК: | 2units |
| цена: | negotiable |
| Время доставки: | 5-8 рабочих дней |
| Условия оплаты: | L/C, D/P, T/T |

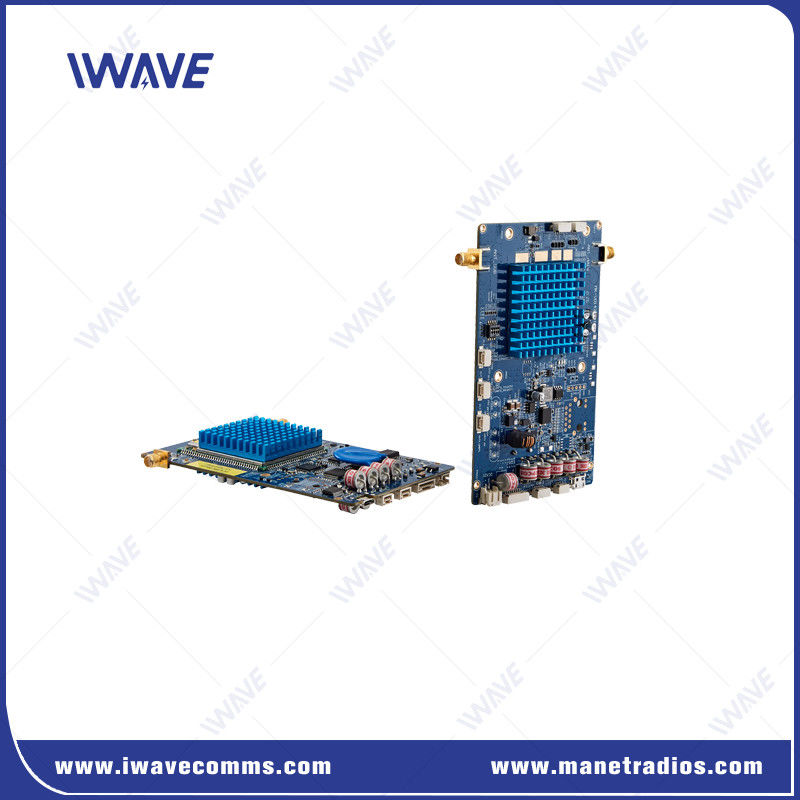

Ethernet и Full Duplex TTL серийная беспроводная передача данных для беспилотных систем
Описание
FDM-6680 - это продукт беспроводной передачи, разработанный IWAVE на основе зрелого чипсета SOC, который поддерживает точка-точка и точка-мультиточка.1 мазетерный узел поддерживает до 64 под-узлов для передачи пропускной способности 120 Мбит/с для передачи видео и данных.
Ключевые особенности:
FDM-6680 разработан на основе стандарта беспроводной связи TD-LTE, технологий OFDM и MIMO.
Поддерживает передачу данных Ethernet и полное дуплексное TTL, а передача данных управления имеет более высокий приоритет, чем сетевой сигнал.
Он использует автоматическую технологию скачки частоты для борьбы с помехами, значительно снижая расход энергии системы и размер модуля.
Применение:
FDM-6680 хорошо подходит для различных применений, в том числе:
Системы видеонаблюдения: для видеонаблюдения в режиме реального времени и передачи данных.
Промышленная автоматизация: обеспечение связи в интеллектуальных производственных средах.
Трансляция: обеспечение надежных прямых видеопередач.
Дистанционное зондирование: поддержка сбора данных из удаленных мест.
Если у вас есть дополнительные вопросы или вам нужна более конкретная информация, не стесняйтесь спрашивать!
Интерфейс
P1: интерфейс USB,P2: Ethernet порт,P3: Ethernet Port & POE,P4: Вводная мощность
P5: DBB_COMUAR,P6: UART0,P7: RF порт, P8: RF порт,P9: DBB_RFGPO,P10: DBB_RFGPO
| ОБЩЕ | ||
| Технологии | Беспроводная связь на основе технологических стандартов TD-LTE | |
| Шифрование | ZUC/SNOW3G/AES(128) Факультативный уровень-2 | |
| DATA RATE (Коэффициент передачи данных) | Максимальная скорость 120 Мбит/с ((Вверх и вниз) | |
| РАЗНОГ | 10-15 км ((воздух-земля) 500 м-3 км ((NLOS Земля-земля) | |
| КАПАЦИТЬ | От точки до 64-й точки | |
| MIMO | 2х2 MIMO | |
| Сила | 23dBm±2 (2w или 10w по запросу) | |
| ЛАТЕНЦИЯ | От конца к концу≤20-50 мс | |
| Модуляция | QPSK, 16QAM, 64QAM | |
| Анти-ДЖАМ | Автоматическое перекрестное скачивание частот | |
| Пропускная способность | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz | |
| Потребление энергии | 5 Вт | |
| Входная мощность | DC12V | |
| Беспроводный | ||
| Коммуникация | Коммуникация между любыми двумя рабочими узлами должна быть перенаправлена. через мастер узел |
|
| Мастер-узло | Любой узел в сети может быть сконфигурирован как главный узел. | |
| SLAVE NODE | Все узлы поддерживают уникаст, мультикаст и трансляцию | |
| Доступ | Некоторые рабские узлы могут одновременно получать доступ к сети. | |
| 1.4 ГГц | 20 МГц | -102 дБм |
| 10 МГц | -100 дБм | |
| 5 МГц | -96 дБм | |
| 600 МГц | 20 МГц | -102 дБм |
| 10 МГц | -100 дБм | |
| 5 МГц | -96 дБм | |
| ФРЕКВЕНЦИЙНАЯ ГРАФИЯ | ||
| 1.4 ГГц | 1420 МГц-1530 МГц | |
| 600 МГц | 566Mhz-678Mhz | |
| Механический | ||
| ТЕМПЕРАТУРА | -40°C~+80°C | |
| Вес | 60 граммов | |
|
Интерфейсы |
||
| RF | 2 x SMA | |
| ETHERNET | 2xEthernet | ПОЭ |
| Ethernet-порт для передачи данных ((4Pin) | ||
| Коммунальный | 1xCOMUART | RS232 уровень 3.3В, 1 старт бит, 8 бит данных, 1 остановка бит, нет проверка паритета |
| Бауд-рейт: 115200bps ((Default) (57600, 38400, 19200, 9600 конфигурируемый) |
||
| Сила | Ввод 1xDC | DC12V |
| USB | 1xUSB | |
|
|
