Расширенная широкополосная цифровая связь данных для беспилотных систем в трех полосах

Расширенная широкополосная цифровая связь данных для беспилотных систем в трех полосах

ВFDM-66MNЭто продвинутыйширокополосная цифровая связь данныхпредназначен для безопасной беспроводной связи вмобильная робототехникаибеспилотные системыОн поддерживаеттройные частотные полосы—800 МГц,10,4 ГГц, и20,4 ГГц- и может управляться с помощью программного обеспечения для выбора частоты, предлагая гибкость в различных операционных средах.

Ключевые особенности:

Поддержка тройной частоты: Выбирается800 МГц, 1,4 ГГц и 2,4 ГГцчастотные полосы для адаптации к различным потребностям и средам связи.

• Дальний и высокий пропускной способностиПредоставляет надежныебеспроводное видеоителеметрическая связьс высокой пропускной способностью, идеально подходит для обоихNLOS (непосредственное видение)идальнего действияприложения.

• Безопасное общение: обеспечивает безопасную передачу данных для критических приложений, что делает его подходящим для чувствительных операций, таких как наблюдение или инспекция.

• Серийная передача данных на основе IP: позволяет управляющим станциям управлять и управлять несколькими мобильными роботами (UGV, беспилотные летательные аппараты и т. д.) путем передачи серийных данных по IP-адресам.

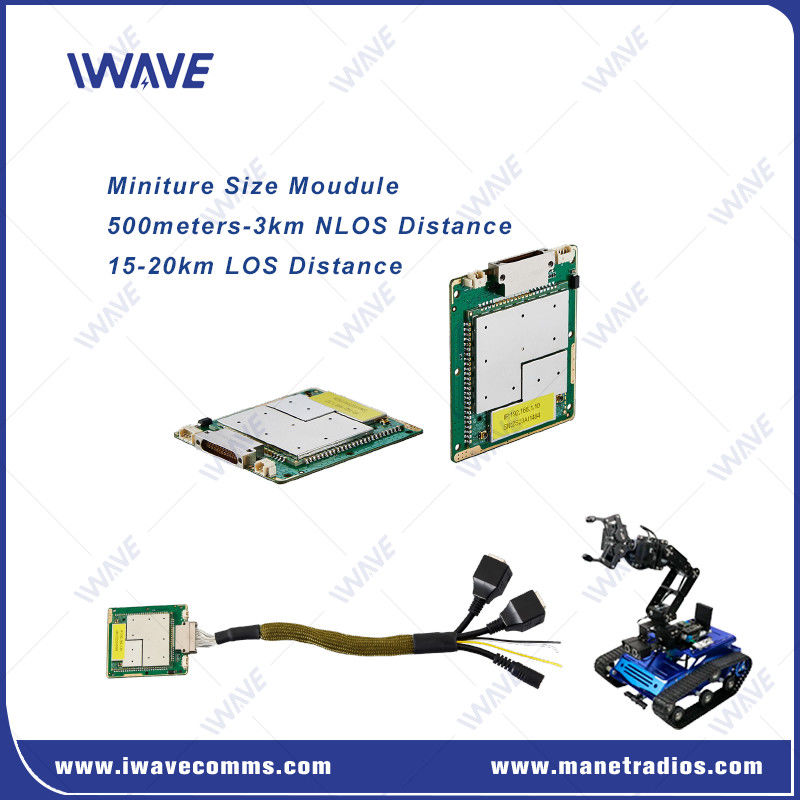

• Компактный дизайн: с размером60 х 55 х 5,7 мм, это самый маленький OEM широкополосный радиомодуль, что делает его идеальным для интеграции в небольшие беспилотные системы.

• Многофункциональное применение: хорошо подходит для использования вроящиеся беспилотники,Двигатели малого грузовика, и другиеробототехнические системы, особенно в таких условиях, какинспекции зданий внутри помещенийилиисследования туннелейгде традиционные системы связи могут не быть жизнеспособными.

Заключение:

ВFDM-66MNпредлагает компактное высокопроизводительное решение для безопасной беспроводной связи в мобильной робототехнике и беспилотных системах,особенно в сложных условиях, таких как инспекции в помещениях или сценарии NLOSЕго небольшой форм-фактор и поддержка тройной частоты делают его идеальным выбором для интеграции системы в небольшие дроны, UGV и другие мобильные автономные устройства.

Определение интерфейса

J30JZ Определение:
Пин	Имя	Пин	Имя	Имя	Пин
1	TX0+	10	D+	19	COM_RX
2	TX0-	11	Д-	20	UART0_TX
3	ГНД	12	ГНД	21	UART0_RX
4	TX4-	13	ИНН постоянного тока	22	БОТ
5	TX4+	14	RX0+	23	VBAT
6	RX4-	15	RX0-	24	ГНД
7	RX4+	16	RS232_TX	25	ИНН постоянного тока
8	ГНД	17	RS232_RX
9	VBUS	18	COM_TX

Применение

• Беспилотные летательные аппараты: Идеально подходит для координации действий нескольких БПЛА в рое.

• ДВС и автономные транспортные средства: используется для телеметрии и управления беспилотными наземными транспортными средствами.

• Интеграция робототехнических систем: может быть интегрирован в небольшие мобильные робототехнические платформы для использования в таких средах, какПроверка в помещенииисложные местностигде надежная коммуникация имеет решающее значение.

• Операции вне сети: позволяет эффективно работать в отключенных средах без необходимости фиксированной инфраструктуры.

Спецификация

ОБЩЕ
Технологии	Беспроводная база на стандарте TD-LTE
Шифрование	ZUC/SNOW3G/AES ((128/256) Факультативный уровень-2
Коэффициент данных	30 Мбит / с ((Вверх и вниз)
	Среднее адаптивное распределение скорости передачи данных системы
	Поддержка пользователей в установке ограничения скорости
Диапазон	10-15 км ((воздух-земля) 500 м-3 км ((NLOS Земля к земле)
Мощность	16 узлов
Пропускная способность	1.4MHz/3MHz/5MHz/10MHz/20MHz
Сила	25dBm±2 (2w или 10w по запросу) Все узлы автоматически регулируют мощность передачи
Модуляция	QPSK, 16QAM, 64QAM
Противотормоз	Автоматическое перекрестное скачивание частот
Потребление энергии	Средний: 4-4,5 Ватт Максимальная мощность: 8 Вт
Вводная мощность	DC5V-32V

Чувствительность приемника			Чувствительность ((BLER≤3%)
2.4 ГГц	20 МГц	-99 дБм	1.4 ГГц	10 МГц	-91 дБм ((10 Мбит / с)
	10 МГц	-103 дБм		10 МГц	-96 дБм ((5 Мбит / с)
	5 МГц	-104 дБм		5 МГц	-82 дБм ((10 Мбит / с)
	3 МГц	-106 дБм		5 МГц	- 91 дБм ((5 Мбит / с)
1.4 ГГц	20 МГц	-100 дБм		3 МГц	-86 дБм ((5 Мбит / с)
	10 МГц	-103 дБм		3 МГц	-97 дБм ((2 Мбит / с)
	5 МГц	-104 дБм		2 МГц	-84 дБм ((2 Мбит / с)
	3 МГц	-106 дБм	800 МГц	10 МГц	-91 дБм ((10 Мбит / с)
800 МГц	20 МГц	-100 дБм		10 МГц	-97 дБм ((5 Мбит/с)
	10 МГц	-103 дБм		5 МГц	-84 дБм ((10 Мбит / с)
	5 МГц	-104 дБм		5 МГц	-94 дБм ((5 Мбит / с)
	3 МГц	-106 дБм		3 МГц	-87 дБм ((5 Мбит / с)
				3 МГц	-98 дБм ((2 Мбит / с)
				2 МГц	-84 дБм ((2 Мбит / с)

ФРЕКВЕНЦИЙНАЯ ГРАФИЯ
1.4 ГГц	1427.9-1447.9 МГц
800 МГц	806-826 МГц
2.4 ГГц	2401.5-2481.5 МГц
Режим связи	Единая трансляция, мультитрансляция
Режим передачи	Полный дуплекс
Режим сети	Динамическое маршрутизация	Автоматическое обновление маршрутов на основе условий связи в реальном времени
Управление сетью	Государственный контроль	Состояние соединения /rsrp/snr/расстояние/ пропускная способность восходящей и нисходящей связи
Управление системой	WATCHDOG: все исключения на уровне системы могут быть определены, автоматическое сброс
Повторная передача	L1	Определить, следует ли пересылать на основе различных передаваемых данных (AM/UM); HARQ пересылает
	L2	HARQ пересылает

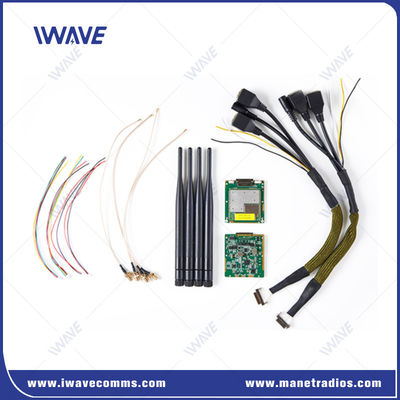

RF	2 x IPX
Ethernet	3xEthernet
Серийный порт	2x RS232
Вводная мощность	2*Входная мощность ((альтернативная)

Контроль передачи данных
Командный интерфейс	Конфигурация команды AT	Поддержка порта VCOM/UART и других портов для конфигурации команды AT
Управление конфигурацией	Поддержка конфигурации через веб-интерфейс, API и программное обеспечение
Рабочий режим	Режим TCP-сервера Режим TCP-клиента Режим UDP УДП мультитрансляция MQTT Модбус	● Когда сервер TCP настроен, сервер серийного порта ждет подключения к компьютеру. ● Когда сервер серийного порта настроен как клиент TCP, он активно запускает соединение с сетевым сервером, указанным на целевом IP-адресе. ● TCP-сервер, TCP-клиент, UDP, UDP-мультикаст, TCP-сервер/клиент, MQTT
Баудовая ставка	1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800
Режим передачи	Режим пропускания
Протокол	ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645

Механический
Температура	-40°C~+80°C
Вес	26 грамм
Размер	60*55*5,7 мм
Стабильность	MTBF≥10000hr
