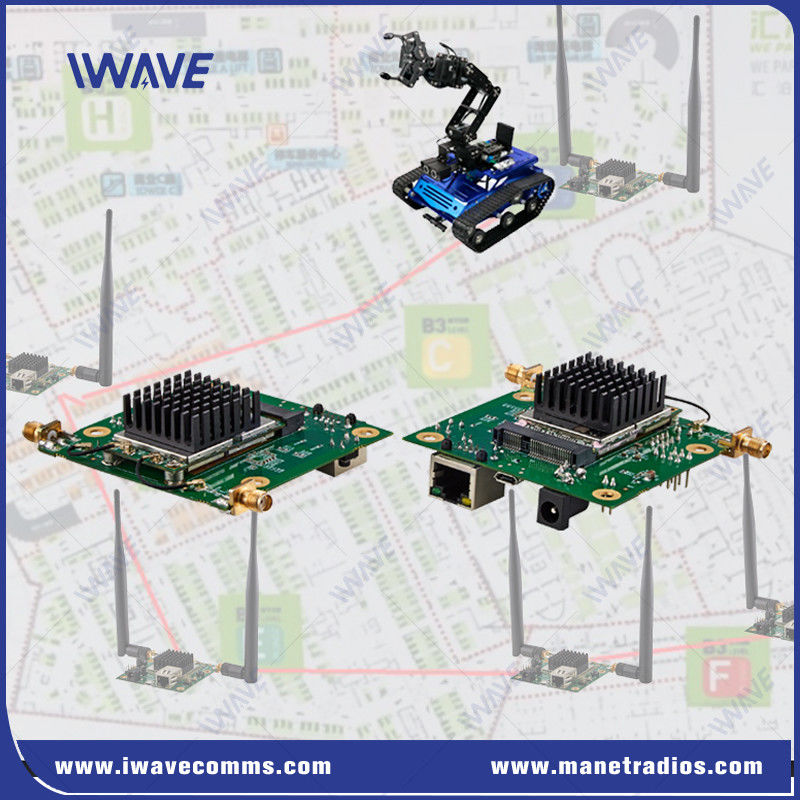

Модуль беспроводной передачи видео NLOS для роботов и UGV
Модель: FDM-6600
Наиболее мощная беспроводная сеть NLOS Ethernet & Full Duplex TTL Serial Data Link
Введение
FDM-6600 специально разработан на основе технологического стандарта TD-LTE с передовым алгоритмом для достижения высокой чувствительности, что позволяет обеспечить надежную беспроводную связь при слабом сигнале.Так что, работая в NLOS среде, беспроводная связь также стабильна и сильна.
Ключевые особенности
Конфигурация узла:
Один главный узел может поддерживать до16 подузлов, разделяя общую пропускную способность30 Мбит/сдля передачиВидео 1080P.
Стандарты коммуникации:
Разработан на основеTD-LTEстандарт беспроводной связи, использующийОФДМ(Ортогональное мультиплексирование частотного деления) иMIMO(Многочисленные вводы, многочисленные выводы) технологии.
Работает самостоятельно, не завися от базовой станции авианосца.
Передача данных:
Поддерживает обаEthernetи полный дуплексTTLпередача данных.
Передача данных управления имеет приоритет перед передачей сетевого сигнала, что гарантирует, что важные команды управления обрабатываются первыми.
Противопомешательная технология:
ИспользуетТехнология автоматического скачки частотповысить устойчивость к помехам, значительно снизив общее потребление энергии системы и размер модуля.
Заявления
FDM-6600 подходит для различных применений, включая:
Системы наблюдения: Для видеомониторинга в режиме реального времени при проведении операций по обеспечению безопасности.
Телерадиовещание: Содействие передаче видео в прямом эфире в производстве СМИ.
Промышленная автоматизация: Возможность передачи данных в умных производственных установках.
Если вам понадобятся дополнительные подробности или конкретные разделы, просто сообщите мне!
Спецификация
| ОБЩЕ | ||
| Технологии | Беспроводная связь на основе технологических стандартов TD-LTE | |
| Шифрование | ZUC/SNOW3G/AES ((128) Факультативный слой-2 | |
| DATA RATE (Коэффициент передачи данных) | 30 Мбит / с ((Вверх и вниз) | |
| РАЗНОГ | 10-15 км ((воздух-земля) 500 м-3 км ((NLOS Земля-земля) | |
| КАПАЦИТЬ | Топология звезды, точка до 17-Ппинта | |
| Сила | 25dBm (2w или 10w по запросу) | |
| ЛАТЕНЦИЯ | Передача одного прыжка ≤ 30 мс | |
| Модуляция | QPSK, 16QAM, 64QAM | |
| Анти-ДЖАМ | Автоматическое перекрестное скачивание частот | |
| Пропускная способность | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| Потребление энергии | 5 Вт | |
| Входная мощность | DC5V | |
| Чувствительность | ||
| 2.4 ГГц | 20 МГц | -99 дБм |
| 10 МГц | -103 дБм | |
| 5 МГц | -104 дБм | |
| 3 МГц | -106 дБм | |
| 1.4 ГГц | 20 МГц | -100 дБм |
| 10 МГц | -103 дБм | |
| 5 МГц | -104 дБм | |
| 3 МГц | -106 дБм | |
| 800 МГц | 20 МГц | -100 дБм |
| 10 МГц | -103 дБм | |
| 5 МГц | -104 дБм | |
| 3 МГц | -106 дБм | |
| ФРЕКВЕНЦИЙНАЯ ГРАФИЯ | ||
| 2.4 ГГц | 2401.5-2481.5 МГц | |
| 1.4 ГГц | 1427.9-1467.9 МГц | |
| 800 МГц | 806-826 МГц | |
| Коммунальный | ||
| Электрический уровень | 2Домен напряжения.85V и совместим с уровнем 3V/3.3V | |
| Данные контроля | Режим TTL | |
| Ставка Baud | 115200 bps | |
| Режим передачи | Режим пропускания | |
| Уровень приоритетности | Когда передача сигнала будет закрыта, данные управления будут передаваться в приоритете | |
| Примечание:1Данные, передаваемые и принимаемые, транслируются в сети. После успешного подключения к сети каждый узел FDM-6600 может принимать серийные данные. 2Если вы хотите различать отправку, прием и управление, вам нужно определить формат самостоятельно. |
||
| Интерфейсы | ||
| RF | 2 x SMA | |
| ETHERNET | 1xEthernet | |
| Коммунальный | 1x COMUART | |
| Сила | Ввод постоянного тока | |
| Индикатор | Трицветные светодиоды | |
| Механический | ||
| Температура | -40°C~+80°C | |
| Вес | 50 грамм | |
| Размер | 7.8*10,8*2 см | |
| Стабильность | MTBF≥10000hr | |
|
|
