| Наименование марки: | IWAVE |
| Номер модели: | FD-61MN |
| МОК: | 2PCS |
| цена: | negotiable |
| Время доставки: | 5-8 рабочих дней |
| Условия оплаты: | L/C, D/P, T/T |

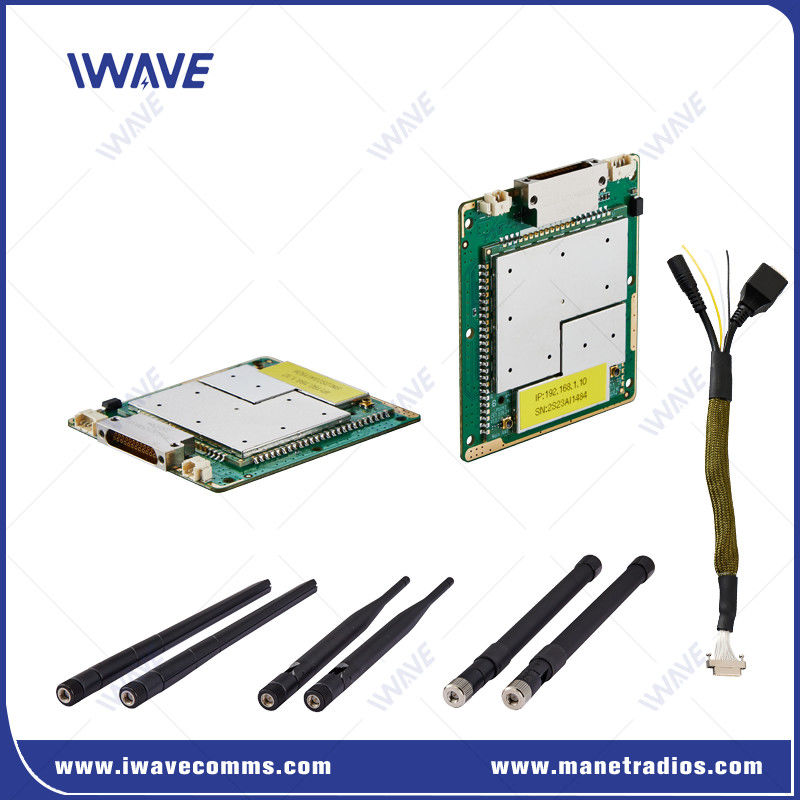

Модуль передачи данных сверхминиатюрного трехдиапазового цифрового IP MESH для БПЛА
Введение
FD-61MN - это миниатюрный модуль передачи данных Digital IP MESH для беспилотных летательных аппаратов, беспилотных летательных аппаратов, беспилотных летательных аппаратов и других автономных беспилотных транспортных средств.Эта цифровая сетка передает видео и данные через сеть "без инфраструктуры" в трех частотных диапазонах 800 МГц, выбираемых программным обеспечением, 1,4 ГГц и 2,4 ГГц.
В качестве компактного программно-определяемого радио (SDR) FD-61MN идеально подходит для различных дронов, роботизированных систем иавтономные транспортные средства, предлагающие впечатляющий диапазон действия до 10 км. Его способность к самообразованию и самовосстановлению, наряду с неограниченными частотными скачками, обеспечивают надежную связь,в то время как интеллектуальные алгоритмы черного списка на основе времени повышают его производительность.
Особенности
Стандарт коммуникации:
Основан на стандарте беспроводной связи TD-LTE.
Работает независимо от базовой станции авианосца.
Услуги по передаче данных:
Предоставляет беспроводные связи для HD видео, данных и данных серийного управления на основе IP.
Противопомешательные технологии:
Использует технологию автоматического скачки частот (FHSS).
Использует адаптивную модуляцию для повышения устойчивости к помехам.
Сеть самообразования и самовосстановления:
Создает постоянно адаптирующуюся сеть сетей.
Позволяет узлам присоединяться или уходить динамически, обеспечивая непрерывность даже при потере узлов.
Применение
Усовершенствованные беспроводные видео и данные
Предоставляет услуги HD видео и данных на основе IP для высокомобильных тактических подразделений в области безопасности и обороны.
Формат OEM для интеграции платформы

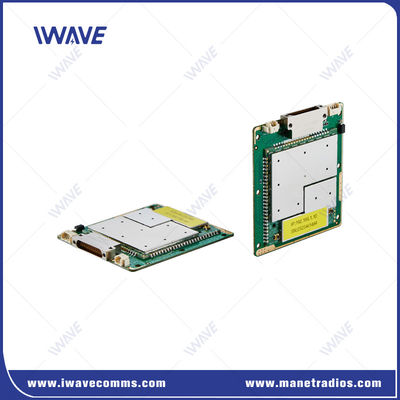

FD-61MN доступен в формате OEM (голая доска), что делает его подходящим для интеграции в широкий спектр роботизированных систем.
Передача данных по телеметрическому контролю
Способен принимать и передавать данные телеметрического управления через IP-адрес и порт, что позволяет точно контролировать отдельные устройства в системах с несколькими роботами.
Масштабируемый диапазон
Дополнительная дальность может быть достигнута путем добавления усилителей, повышая оперативные возможности.
Спецификация
| Технологии | Adhoc на основе технологического стандарта TD-LTE |
| Шифрование | ZUC/SNOW3G/AES128 Факультативный уровень-2 |
| Коэффициент данных | Максимальная скорость 30 Мбит/с ((Вверх и вниз) |
| Диапазон связи | Воздух-земля 10 км NLOS Земля к земле 1-3 км |
| Узлы | 16 узлов |
| Мощность радиочастот | 23dBm±2 (2w, 5w или 10w по запросу) |
| Задержка | От конца к концу≤5 мс-15 мс |
| Модуляция | адаптивный QPSK, 16QAM, 64QAM |
| Противотормоз | FHSS ((Frequency Hop Spread Spectrum) Спектр распространения частотных скачков |
| Пропускная способность | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz |
| Потребление энергии | 5 Вт |
| Вводная мощность | DC5-32V |
| Размер | 60*55*5,7 мм |
| Вес | 26 г |
| Трехполосная частота | 1.4G: 1420 МГц-1530 МГц |
| 800 МГц: 806 МГц - 826 МГц | |
| 2.4 ГГц: 2402-2481 МГц | |
| RF | 2 x IPX |
| Порт LAN | 3x Ethernet порт |
| Коммуарт | 1xCOMUART |
| Вводная мощность | 1* DC5-32В |
Мощные серийные портовые функции для услуг обработки данных
1- Высокая ставка.Передача данных по воздушному порту: скорость передачи до 460800
2.Многочисленные режимы работы серийного порта: TCP Server mode, TCP Client mode, UDP mode, UDP multicast mode, прозрачный режим передачи и т.д.
3.MQTT, Modbus и другие протоколы. Поддерживает серийный порт IoT сетевого режима, который может быть использован гибко для сетевого.пользователи могут точно отправлять инструкции управления в другой узел (дрон), робот-собака или другая беспилотная робототехника) через пульт дистанционного управления вместо использования режима трансляции или мультикаста.
|
Командный интерфейс |
Конфигурация команды AT |
API/HTTP/UART для конфигурации команды AT |
|
Управление конфигурацией |
Поддержка конфигурации через веб-интерфейс, API и программное обеспечение для управления |
|
|
Рабочий режим |
Режим TCP-сервера Режим TCP-клиента Режим UDP УДП мультитрансляция MQTT Модбус |
Я...При настройке на сервер TCP сервер серийного порта ждет подключения компьютера.
Я...При настройке в качестве TCP-клиента сервер серийного порта активно инициирует соединение с сетевым сервером, указанным целевым IP-адресом.
Я...TCP-сервер, TCP-клиент, UDP, UDP-мультикаст, TCP-сервер/клиент, MQTT
|
|
Ставка Baud |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
Протокол |
ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, режим пропускания |
|
|
Управление системой |
Поддерживает функцию WATCHDOG, все исключения на уровне системы могут быть идентифицированы и автоматически сброшены |
|
Видео
|
|
