| Наименование марки: | IWAVE |
| Номер модели: | FD-6100 |
| МОК: | 2 |
| цена: | negotiable |
| Время доставки: | 3-5 рабочих дней |
| Условия оплаты: | L/C, D/P, T/T |

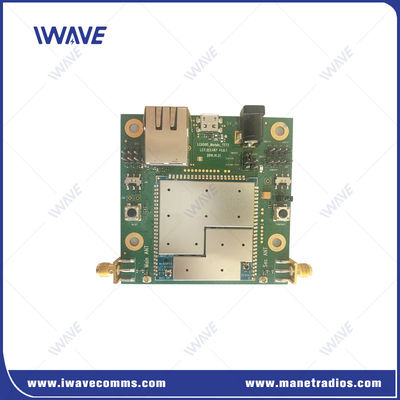

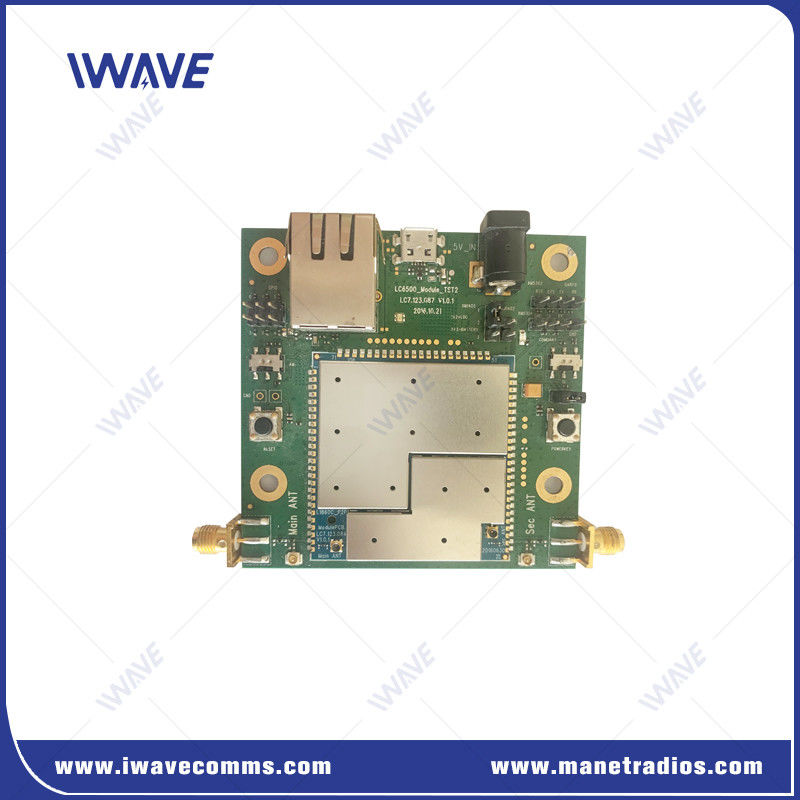

800 МГц/1400 МГц UGV/UAV NLOS Ethernet COFDM система передачи
Введение
FD-6100 - это продукт беспроводной передачи, разработанный IWAVE на основе зрелого чипсета SOC, который представляет собой радио IP MESH, предлагающее передачу HD видео и возможности MIMO для высокой емкости передачи данных.
Он использует автоматическую модуляцию частоты для предотвращения помех, низкого потребления энергии и небольшого размера для удовлетворения требований беспроводной передачи во время мобильной связи.FD-6100 обеспечивает устойчивую связь для беспилотных летательных аппаратов и робототехнических платформ, которые сталкиваются со значительными помехами в условиях окружающей среды или ситуации.
FD-6100 является самой передовой, масштабируемой и эффективной системой мобильной специальной сети (MANET) в мире, теперь в SWaP-оптимизированном форм-факторе: встроенный модуль. It supports point-to-point and point to multipoint NLOS COFDM Ethernet Transmission System is a wireless communication device that supports high-definition video transmission and 115200bps serial data transmission.
Ключевые черты
|
|
| ОБЩЕ | ||
| Технологии | MESH основан на стандарте TD-LTE Wireless technology | |
| Шифрование | ZUC/SNOW3G/AES ((128) Факультативный слой-2 | |
| DATA RATE (Коэффициент передачи данных) | 30 Мбит / с ((Вверх и вниз) | |
| РАЗНОГ | 10 км ((воздух-земля) 500 м-3 км ((NLOS Земля-земля) | |
| КАПАЦИТЬ | 16 узлов | |
| Сила | 25dBm (2w или 10w по запросу) | |
| ЛАТЕНЦИЯ | Передача одного прыжка ≤ 30 мс | |
| Модуляция | QPSK, 16QAM, 64QAM | |
| Анти-ДЖАМ | Автоматическое перекрестное скачивание частот | |
| Пропускная способность | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| Потребление энергии | 5 Вт | |
| Входная мощность | DC12V | |
| Чувствительность | ||
| 2.4 ГГц | 20 МГц | -99 дБм |
| 10 МГц | -103 дБм | |
| 5 МГц | -104 дБм | |
| 3 МГц | -106 дБм | |
| 1.4 ГГц | 20 МГц | -100 дБм |
| 10 МГц | -103 дБм | |
| 5 МГц | -104 дБм | |
| 3 МГц | -106 дБм | |
| 800 МГц | 20 МГц | -100 дБм |
| 10 МГц | -103 дБм | |
| 5 МГц | -104 дБм | |
| 3 МГц | -106 дБм | |
| ФРЕКВЕНЦИЙНАЯ ГРАФИЯ | ||
| 2.4 ГГц | 2401.5-2481.5 МГц | |
| 1.4 ГГц | 1427.9-1447.9 МГц | |
| 800 МГц | 806-826 МГц | |
| Коммунальный | ||
| Электрический уровень | 2Домен напряжения.85V и совместим с уровнем 3V/3.3V | |
| Данные контроля | Режим TTL | |
| Ставка Baud | 115200 bps | |
| Режим передачи | Режим пропускания | |
| Уровень приоритетности | Высший приоритет, чем сетевой порт В случае, если данные не подтверждены, контрольные данные будут передаваться в первоочередном порядке. | |
| Примечание:1Данные, передаваемые и принимаемые, транслируются в сети. После успешного подключения к сети каждый узел FD-6100 может принимать серийные данные. 2Если вы хотите различать отправку, прием и контроль, вам нужно самостоятельно определить формат. | ||
| Механический | ||
| Температура | -40°C~+80°C | |
| Вес | 50 грамм | |
| Размер | 7.8*10,8*2 см | |
| Стабильность | MTBF≥10000hr | |
| Интерфейсы | ||
| RF | 2 x SMA | |
| ETHERNET | 1xEthernet | |
| Коммунальный | 1x COMUART | |
| Сила | Ввод постоянного тока | |
| Индикатор | Трицветные светодиоды | |
Интерфейс
|
|
