| Наименование марки: | IWAVE |
| Номер модели: | FDM-680X |
| МОК: | 2 |
| цена: | negotiable |
| Время доставки: | 5-10 дней |
| Условия оплаты: | T/T, L/C, D/P |
Противотормозный 300 км / ч скорость FHSS частота прыжка UAV Data Link
Введение

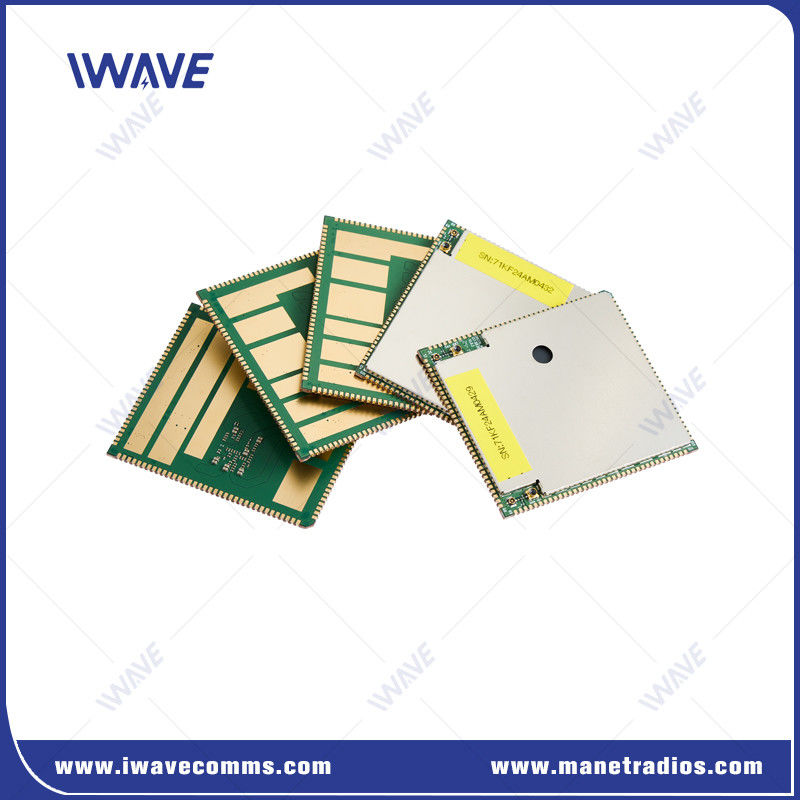

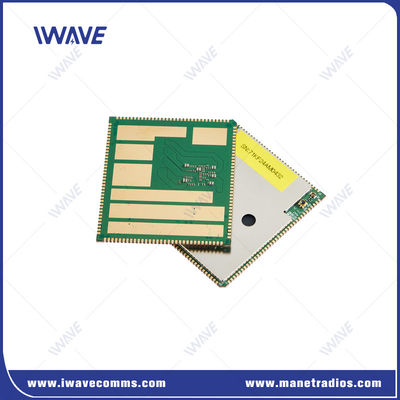

FDM-680X - это IP MESH SDR ((SoftwareDefined Radio)Связь данных БПЛАработает в полосе 1,4 ГГц и полосы 600 МГцОн имеет 63-хоп и 64 узла сетевой возможности, 200 МВт (2х2 MIMO) выходной мощности, до 100 Мбит / с скорости передачи данных и шифрования AES,очень подходит для видеосъемки на месте и может широко использоваться в применении беспилотных летательных аппаратов/UGV/USV и аварийной связи в области противопожарной защиты., спасения, наблюдения и полиции.
Пользователи могут разрабатывать и интегрировать его в свою собственную систему с полной поддержкой команды IWAVE.
IWAVE - это глобальная технологическая компания, которая трансформирует способ общения с помощью решений, которые соединяют пользователей всеми возможными способами.Наши инновационные коммуникационные решения позволяют, обмениваться и обмениваться беспроводными данными высокой полосы пропускания, передачей голоса и видео между беспилотными летательными аппаратами (БПЛА),беспилотные наземные транспортные средства (UGV) и другие беспилотные транспортные системы.
ПреимуществаСвязь данных БПЛА
Мульти-каст видео
В конфигурации от точки к многоточке FDM-680Xr обеспечивает возможность передачи видео высокого качества на несколько приемных узлов
Низкая задержка
Низкая задержка, низкие проблемы. FDM-680X предназначен для надежных, дальних роботизированных приложений с мгновенной информацией в режиме реального времени от мобильных узлов с задержкой 5-15 мс.
Устойчивые сети
Разработанный для обеспечения устойчивых сетей, FDM-680X поставляется с 566-678Mhz и 1420-1530Mhz частоты опции.его рабочая частота будет автоматически прыгать в пределах этих диапазонов в сложной среде с помехами.
Высокая производительность
Система обеспечивает скорость передачи данных 100 Мбит/с для восходящей и нисходящей связи одновременно, что позволяет эффективно передавать данные в сложных приложениях.
Сила самоприспосабливается
FDM-680X динамически регулирует мощность передачи и приема на основе условий канала, оптимизируя потребление энергии и уменьшая помехи сети для более надежной производительности.
ПрименениеСвязь данных БПЛА
|
|
 |
СпецификацияСвязь данных БПЛА
|
Функции |
Описание |
Подробная информация |
|
Размер ПКБ |
46.58±0.15 мм 520,00±0,15 мм 20,90±0,10 мм |
|
|
RF |
Частота |
1.4 ГГц: 1420-1530 МГц |
|
600 МГц: 566-678 МГц |
||
|
Уровень мощности RF |
23dBm±2 ((1,4 ГГц) |
|
|
23dBm±2 ((600MHz) |
||
|
Чувствительность |
1 Мбит / с |
1.4Ghz ((14700 частотная точка) 20 МГц: -102 дБм 10 МГц: -100 дБм 5 МГц: -96 дБм |
|
600Mhz ((6200 частотных точек) 20 МГц: -102 дБм 10 МГц: -100 дБм 5 МГц: -96 дБм |
||
|
5 Мбит / с |
1.4Ghz ((14700 частотная точка) 20 МГц: -95 дБм 10 МГц: -87 дБм 5 МГц: -85 дБм |
|
|
600Mhz ((6200 частотных точек) 20 МГц: -95 дБм 10 МГц: -87 дБм 5 МГц: -85 дБм |
||
|
Интерфейс |
УВТР |
3 |
|
HSIC |
USB 2.0 высокая скорость |
|
|
USB |
USB 2.0 высокая скорость |
|
|
I2C |
2 |
|
|
ГПИО |
23 |
|
|
JTAG |
0 |
|
|
Антенна |
2 |
|
|
Сила |
VSYS |
3.7V ~ 4.35V ((предлагается 4V) |
|
D1V8A |
1.8В выходная мощность |
|
|
D2V85A |
2.85В выходная мощность |
|
|
VCC_D3V3 |
3.3В выходная мощность |
|
|
5V_FEM |
Подключение к чипу RF PA |
|
|
Узлы мастер-раб |
Конфигурация центрального узла |
Любой узел в сети может быть сконфигурирован как главный узел. |
|
Коэффициент данных |
Все узлы используют общую скорость передачи данных системы восходящей и нисходящей связи |
|
|
Мощность |
Поддерживает количество узлов сети N≥2 и до 64 узлов обслуживания или 63 узла состояния IDLE. |
|
|
Режим связи |
Любой узел в сети может быть сконфигурирован как главный узел. |
|
|
Все узлы используют общую скорость передачи данных системы восходящей и нисходящей связи |
||
|
Доступ |
Поддержка нескольких рабских узлов для доступа к сети одновременно. |
|
|
Коэффициент данных |
Все рабочие узлы и мастер-узлы делятся рабочим пропускная способность в одном направлении, одновременная вверх по течению и вниз по течению (20Mhz, не менее 100Mbps) |
|
|
Состояние соединения |
Все узлы в сети всегда соединены. |
|
|
Управление мощностью |
Адаптивный режим передачи. |
|
|
Загрузить |
И мастер-узлы, и рабочие узлы поддерживают предустановку |
|
|
Фиксированная мощность |
Конфигурация фиксированного питания ((модифицировать только главный узел) |
|
|
Фиксированная частота |
Конфигурация частоты блокировки |
|
Часто задаваемые вопросы
Вопрос: Может ли этот SDR UAV поддерживать P2P или P2MP модели?
Ответ: Да.
Вопрос: Сколько узлов он поддерживает в одной сети?
Ответ: Эта звездная сеть имеет максимум 64 узла, а сеть Mesh имеет максимум 32 узла
|
|
