| Наименование марки: | IWAVE |
| Номер модели: | FDM-680X |
| МОК: | 2 |
| цена: | Подлежит обсуждению |
| Время доставки: | 5-10 дней |
| Условия оплаты: | T/T, L/C, D/P |

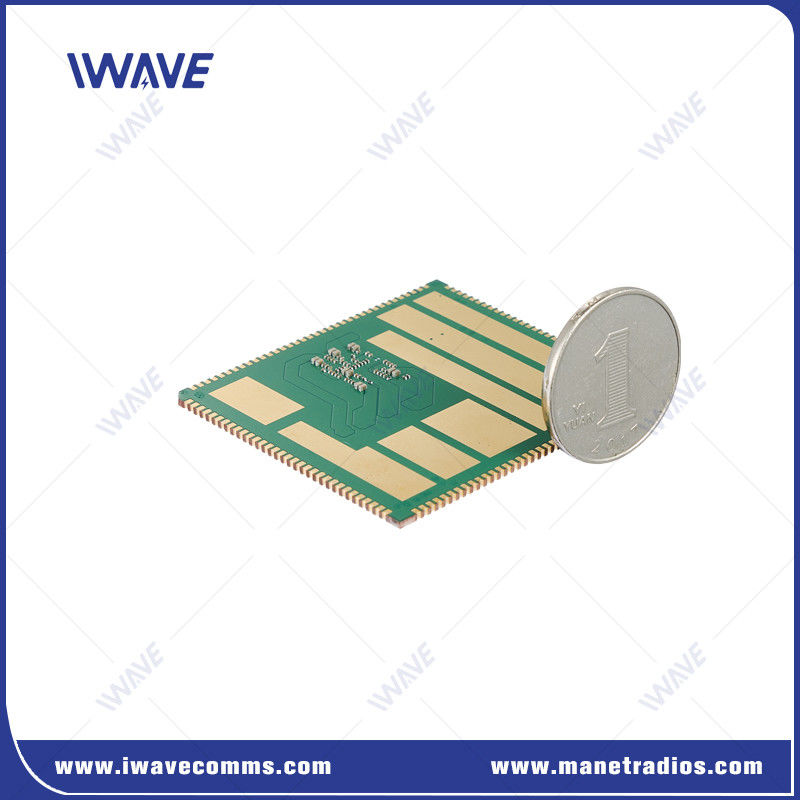

150 км FPGA UAV телеметрическая видеосвязь данных
Введение
ВFDM-680X Ссылка на видеоданныеиспользует архитектуру FPGA, многоволновую, ультраширокополосную, высокоскоростную технологию частотного прыжка в качестве своего ядра. Это позволяет группе узлов сетки формировать бесшовную и высокобезопасную частную сеть,даже в условиях видимости (LOS) или вне видимости (NLOS) при быстро движущихся условиях.
Благодаря ультраширокому и надежному частотному прыжку, устройство может прыгать 1200 раз в секунду.Это делает его хорошо подходящим для беспилотных летательных аппаратов для достижения антивмешательства в сложных условиях войны.Эта функция обеспечивает более стабильное и безопасное управление телеметрическими данными и удаленную передачу видео.
ПреимуществаСсылка на видеоданные
FDM-6802PTM включает в себя технологию агрегации носителей (CA), которая позволяет комбинировать два носителя 20 МГц для формирования беспроводной полосы пропускания 40 МГц.Эта технология значительно повышает скорость передачи как вверх, так и вниз., одновременно повышая надежность и адаптивность беспроводной системы передачи в динамичных условиях.
Ключевые особенности:
|

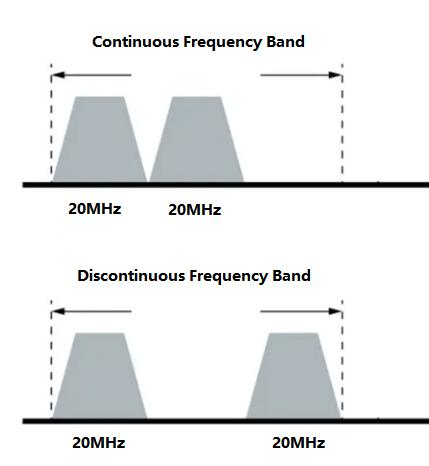

Улучшенная пропускная способность:Объединяя два носителя частоты 20 МГц, он достигает пиковой скорости передачи данных, превышающей 100 Мбит/с. Гибкие варианты агрегирования:Он поддерживает как непрерывную, так и непрерывную агрегацию носителей, предлагая большую гибкость. Адаптивная агрегация:Система может агрегировать носители различной полосы пропускания, корректируя их в соответствии с воздействием окружающей среды и доступными ресурсами спектра для улучшения производительности. Устойчивость к помехам:Система может пересылать данные по разным носителям, обеспечивая бесперебойную связь, даже если один из носителей испытывает помехи. Частота скачки:Перемещение частот между носителями позволяет лучше идентифицировать каналы без помех, улучшая общую производительность.
|
|
|
Применение
Мини БПЛА
БПЛА без пилотов
УГВ
Беспроводное расширение Ethernet
Беспроводная телеметрия
Беспроводная передача видео NLOS
Беспроводные системы управления
Беспилотные летательные аппараты (БЛА)
Беспилотные наземные транспортные средства (UGV)
Автономные поверхностные суда (АСВ)
СпецификацияСсылка на видеоданные
|
Функции |
Описание |
Подробная информация |
|
Размер ПКБ |
46.58±0.15 мм 520,00±0,15 мм 20,90±0,10 мм |
|
|
RF |
Частота |
1.4 ГГц: 1420-1530 МГц |
|
600 МГц: 566-678 МГц |
||
|
Уровень мощности RF |
23dBm±2 ((1,4 ГГц) |
|
|
23dBm±2 ((600MHz) |
||
|
Чувствительность |
1 Мбит / с |
1.4Ghz ((14700 частотная точка) 20 МГц: -102 дБм 10 МГц: -100 дБм 5 МГц: -96 дБм |
|
600Mhz ((6200 частотных точек) 20 МГц: -102 дБм 10 МГц: -100 дБм 5 МГц: -96 дБм |
||
|
5 Мбит / с |
1.4Ghz ((14700 частотная точка) 20 МГц: -95 дБм 10 МГц: -87 дБм 5 МГц: -85 дБм |
|
|
600Mhz ((6200 частотных точек) 20 МГц: -95 дБм 10 МГц: -87 дБм 5 МГц: -85 дБм |
||
|
Интерфейс |
УВТР |
3 |
|
HSIC |
USB 2.0 высокая скорость |
|
|
USB |
USB 2.0 высокая скорость |
|
|
I2C |
2 |
|
|
ГПИО |
23 |
|
|
JTAG |
0 |
|
|
Антенна |
2 |
|
|
Сила |
VSYS |
3.7V ~ 4.35V ((предлагается 4V) |
|
D1V8A |
1.8В выходная мощность |
|
|
D2V85A |
2.85В выходная мощность |
|
|
VCC_D3V3 |
3.3В выходная мощность |
|
|
5V_FEM |
Подключение к чипу RF PA |
|
|
Узлы мастер-раб |
Конфигурация центрального узла |
Любой узел в сети может быть сконфигурирован как главный узел. |
|
Коэффициент данных |
Все узлы используют общую скорость передачи данных системы восходящей и нисходящей связи |
|
|
Мощность |
Поддерживает количество узлов сети N≥2 и до 64 узлов обслуживания или 63 узла состояния IDLE. |
|
|
Режим связи |
Любой узел в сети может быть сконфигурирован как главный узел. |
|
|
Все узлы используют общую скорость передачи данных системы восходящей и нисходящей связи |
||
|
Доступ |
Поддержка нескольких рабских узлов для доступа к сети одновременно. |
|
|
Коэффициент данных |
Все рабочие узлы и мастер-узлы делятся рабочим пропускная способность в одном направлении, одновременная вверх по течению и вниз по течению (20Mhz, не менее 100Mbps) |
|
|
Состояние соединения |
Все узлы в сети всегда соединены. |
|
|
Управление мощностью |
Адаптивный режим передачи. |
|
|
Загрузить |
И мастер-узлы, и рабочие узлы поддерживают предустановку |
|
|
Фиксированная мощность |
Конфигурация фиксированного питания ((модифицировать только главный узел) |
|
|
Фиксированная частота |
Конфигурация частоты блокировки |
|
Видео
Видео
|
|
