| Наименование марки: | IWAVE |
| Номер модели: | FDM-660X |
| МОК: | 2 |
| цена: | negotiable |
| Время доставки: | 5-10 дней |
| Условия оплаты: | T/T, L/C, D/P |

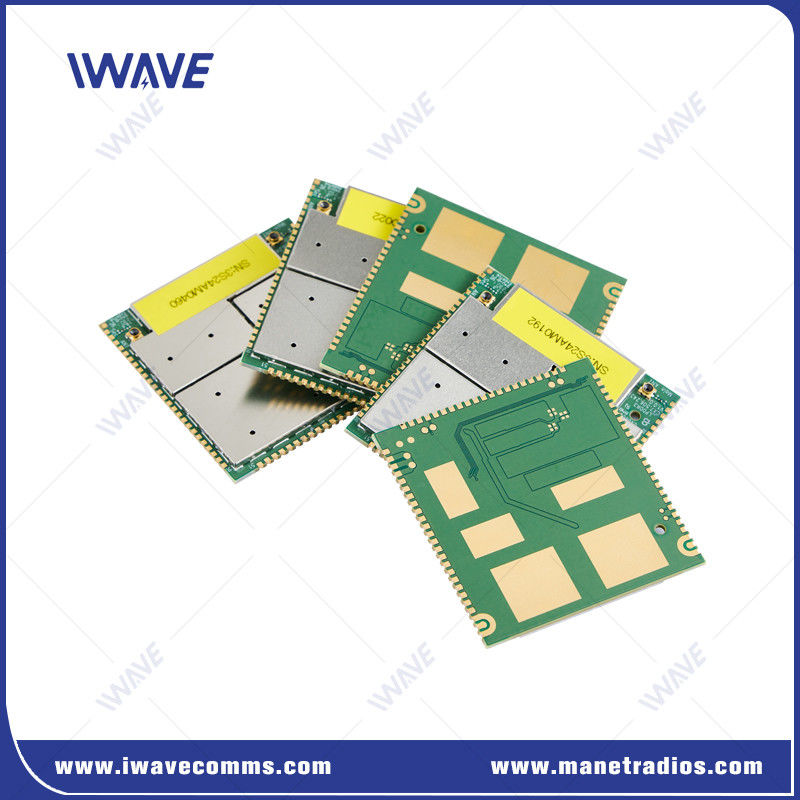

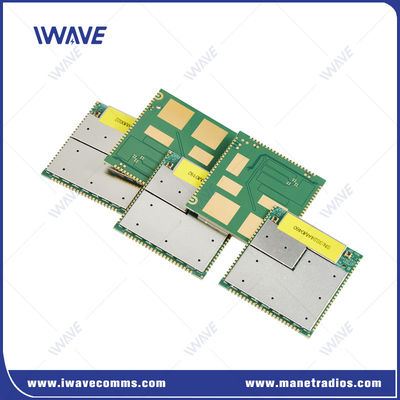

Модуль радиотелеметрии дальнего радиуса действия с частотным скоплением спектра распространения
Введение
FDM-660X - это компактное устройство IP PtMP мощностью 200 МВт, оптимизированное для дальнего сообщения и высокоскоростных воздушных миссий.Конфигурации более высокой мощности, такие как модель 10 Вт с PA, могут достигать 100-150 км беспроводной связи.
Эта система использует архитектуру FPGA, поддерживает многоволновую функциональность, ультраширокополосную работу и высокоскоростной частотный прыжок в звездной топологии.Он способен обрабатывать как передачу данных, так и видео в различных конфигурациях, включая установки точка-точка, точка-многоточка и многоточка-многоточка.
ПреимуществаМодуль телеметрии(FDM-660X):
Длинная передача NLOS:Способен осуществлять стабильную связь на расстояниях от 500 м до 3 км в условиях отсутствия линии зрения (NLOS) между наземными системами.
Поддержка высокоскоростного движения:FDM-660X поддерживает стабильную связь даже при скорости до 300 км/ч, что делает его идеальным для высокоскоростных платформ.
Высокая производительность:Достигает скорости восходящей и нисходящей связи от 80 до 100 Мбит/с одновременно, обеспечивая высокие скорости передачи данных для требовательных приложений.
Сила самоадаптивная:Устройство автоматически регулирует свою мощность передачи и приема на основе условий канала в режиме реального времени, оптимизируя потребление энергии и уменьшая помехи в сети.
Спецификация телеметрического модуля
| Передача | Устройство для получения изображения мастер-контрольного модуля для сбора и кодирования данных | Камера |
| Основной модуль управления отправляет закодированные данные в FD-610X через интерфейс USB или HSIC | Физический интерфейс USB/HISC, логически виртуальный в сетевую карту | |
| FD-610X посылает закодированные данные изображения в приемную сторону через воздушный интерфейс. | ||
| Принимать | Принимающая сторона FD-610X получает закодированные данные изображения и затем прозрачно передает их в главный модуль управления. | |
| FD-610X отправляет данные в основной модуль управления через интерфейс USB или HSIC. | Физический интерфейс USB/HISC, логически виртуальный в сетевую карту | |
| После того, как главный модуль управления получает данные, он выполняет декодирование и отображение изображения. | ||
| Размер ПКБ | 43.40*45.00*3.00 мм | |
| RF | Частота | 2.4 ГГц: 2401.5-2481.5 МГц |
| 1.4 ГГц: 1427,9-1467,9 МГц | ||
| 800 МГц: 806-826 МГц | ||
| Мощность радиочастот | 25 дБм | |
| Чувствительность (Доступ) |
2.4Ghz ((24415 канал) 20 МГц:-99 дБм 10 МГц:-103 дБм 5 МГц:-104 дБм 3 МГц:-106 дБ |
Доступ |
| 1.4Ghz ((14379 канал) 10 МГц:-103 дБм 5 МГц:-104 дБм 3 МГц:-106 дБм |
Доступ | |
| 800 МГц ((8160 канал) 10 МГц:-103 дБм 5Mhz:-106dBm 3 МГц:-108 дБм |
Доступ | |
| Интерфейс | UAR | 1 |
| COM-UART | 1 | |
| HSIC | USB 2.0 высокая скорость | |
| США | USB 2.0 высокая скорость | |
| I2C | 1 | |
| ГПИО | 6 | |
| JTAG | 1 | |
| Антенна | 2 |
Частые вопросы
1Сколько электрического тока выделяет модуль?
Потребление энергии составляет около 4 Вт.
Ток равен потреблению энергии, деленному на напряжение питания
4 / 12 = 0,33A, если вы на 12-вольтовом питании.
2Мне нужен беспроводной модуль передачи данных на 150 км. Какой диапазон частот лучше?
Есть две версии на разных частотах.
Диапазон частот первой версии составляет от 1420 до 1530 МГц, при этом для FHSS частота 110 МГц.
Диапазон частот второй версии составляет от 806 до 826 МГц или 1420 - 1530 МГц, при этом для FHSS ширина частот составляет всего 20 - 40 МГц.
Наш инженер порекомендовал вам выбрать первую версию, так как она может обеспечить более частые точки для выбора, когда сигнал слабый или помешан.
|
|
