| Наименование марки: | IWAVE |
| Номер модели: | FD-610X |
| МОК: | 2 |
| цена: | negotiable |
| Время доставки: | 5-10 дней |
| Условия оплаты: | T/T, L/C, D/P |
Безопасные беспроводные военные радио UAV / беспилотники для связи BVLOS
Введение

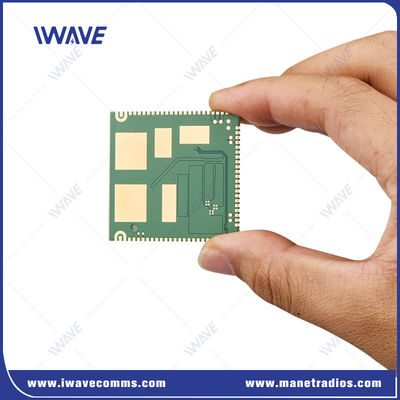

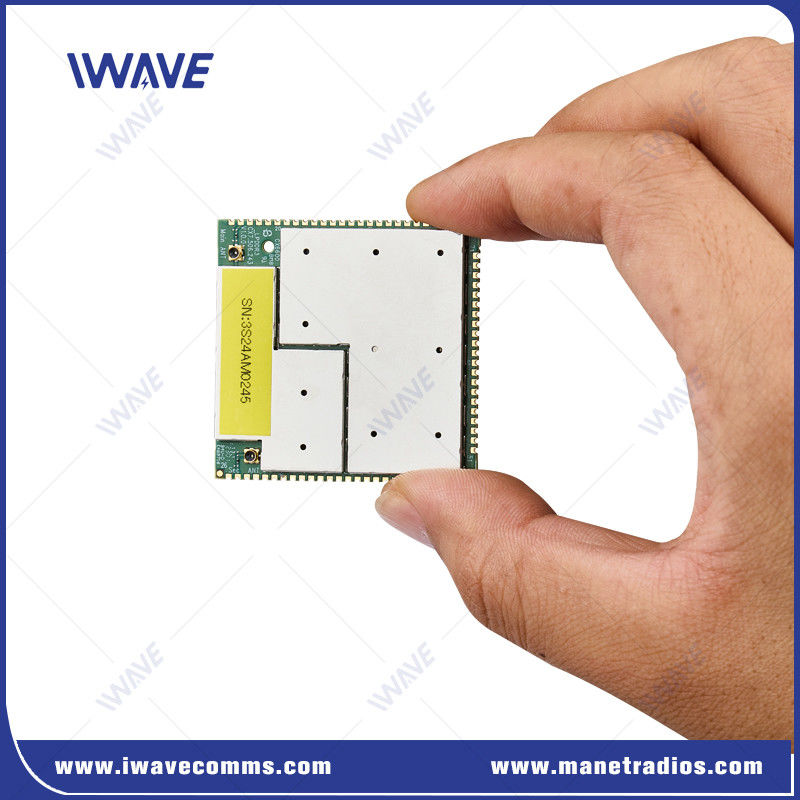

FD-610X - это компактный, легкий трехдиапазонный беспроводный программно-определенный радиоприемник, предназначенный для интеграции в малые и средние БПЛА.
имеющие RF-коннекторы для внешних антенн, а также Ethernet и серийных интерфейсов,Ультранизкий радиопередатчик с расширенным электронным формированием луча обеспечивает конечную IP-соединение для эффективной интеграцииУстройство обеспечивает аппаратное шифрование AES-128.
FD-610X доступен в удобных форм-факторах, модуле OEM для легкой интеграции в любую платформу и автономном решении подключения.
Радио обеспечивает устойчивую связь для беспилотных летательных аппаратов и робототехнических платформ, которые сталкиваются со значительными помехами в условиях окружающей среды или ситуации.
Преимущества военного радио
Гибкость частот: FD-610X SDR-радио поддерживают 800Mhz, 1.4Ghz и 2.4GHz; в общей сложности 120 MHz спектра, с FHSS для предотвращения помех.
Усовершенствованное предотвращение помех/противотормоза: использует технологии OFDM и MIMO и адаптивную модуляцию для оптимальной производительности в шумных и неблагоприятных условиях
Необходимость выбора канала: возможность выбора 1.4, 3, 5, 10 или 20 МГц канал BW для соответствия требованиям к производительности; Меньшие каналы обеспечивают более низкую пропускную способность, но более большой диапазон
Длинная дальность: проверенная на местах до 10 км
Низкая задержка: Ультранадежный канал с низкой задержкой (URLLC) отделяет видеоданные от сигнала C&C, обеспечивая низкую задержку, непрерывную передачу видео и бесперебойную роботизированную работу
Быстрый роуминг: избегание столкновений для быстро движущейся наземной робототехники, такой как AMR или четвероногие
Применение
|
 |
Спецификация
|
Передача |
Устройство для получения изображения мастер-контрольного модуля для сбора и кодирования данных |
Камера |
|
Основной модуль управления отправляет закодированные данные в FD-610X через интерфейс USB или HSIC |
Физический интерфейс USB/HISC, логически виртуальный в сетевую карту | |
|
FD-610X посылает закодированные данные изображения в приемную сторону через воздушный интерфейс. |
||
| Принимать | Принимающая сторона FD-610X получает закодированные данные изображения и затем прозрачно передает их в главный модуль управления. | |
| FD-610X отправляет данные в основной модуль управления через интерфейс USB или HSIC. | Физический интерфейс USB/HISC, логически виртуальный в сетевую карту | |
|
После того, как главный модуль управления получает данные, он выполняет декодирование и отображение изображения. |
||
| Размер ПКБ | 43.40*45.00*3.00 мм | |
| RF | Частота | 2.4 ГГц: 2401.5-2481.5 МГц |
| 1.4 ГГц: 1427,9-1467,9 МГц | ||
|
800 МГц: 806-826 МГц |
||
|
Мощность радиочастот |
25 дБм | |
|
Чувствительность (Доступ) |
2.4Ghz ((24415 канал) 20 МГц:-99 дБм 10 МГц:-103 дБм 5 МГц:-104 дБм 3 МГц:-106 дБ |
Доступ |
|
1.4Ghz ((14379 канал) 10 МГц:-103 дБм 5 МГц:-104 дБм 3 МГц:-106 дБм |
Доступ |
|
|
800 МГц ((8160 канал) 10 МГц:-103 дБм 5Mhz:-106dBm 3 МГц:-108 дБм |
Доступ |
|
Интерфейс |
UAR |
1 |
|
COM-UART |
1 |
|
|
HSIC |
USB 2.0 высокая скорость |
|
|
США |
USB 2.0 высокая скорость |
|
|
I2C |
1 | |
|
ГПИО |
6 |
|
|
JTAG |
1 | |
|
Антенна |
2 |
|
|
