| Наименование марки: | IWAVE |
| Номер модели: | FD-6100 |
| МОК: | 2 |
| цена: | negotiable |
| Время доставки: | 3-5 рабочих дней |
| Условия оплаты: | L/C, D/P, T/T |
OEM беспроводный IP Mesh модуль для передачи HD видео для UAV и UGV
Введение
FD-6100 обеспечивает высокоинтегрированную самоорганизующуюся сеть передачи данных MESH, и он оснащен автоматической сетью, автоматическим маршрутизацией, автоматической модуляцией частоты,автоматическое заживлениеВ то же время, его низкое потребление энергии и мини-размер удовлетворяют потребностям различных приложений, таких как промышленное производство, аварийная связь, передача изображений,беспилотный и видеонаблюдение.
Основанный на зрелом чипсете SOC и стандарте беспроводной связи TD-LTE, FD-6100 поддерживает сеть MESH Ad-Hoc и не зависит от общественной сети.Он использует технологии OFDM и MIMO для поддержки нескольких полос пропускания:3MHz/5MHz/10MHz/20MHz. Его плоская архитектура системы может эффективно уменьшить задержку системы, улучшить пропускную способность системы для достижения большого расстояния передачи,большая пропускная способность данных и сильная анти-интерференция.
Применение
|
|
| ОБЩЕ | ||
| Технологии | MESH основан на стандарте TD-LTE Wireless technology | |
| Шифрование | ZUC/SNOW3G/AES ((128) Факультативный слой-2 | |
| DATA RATE (Коэффициент передачи данных) | 30 Мбит / с ((Вверх и вниз) | |
| РАЗНОГ | 10 км ((воздух-земля) 500 м-3 км ((NLOS Земля-земля) | |
| КАПАЦИТЬ | 16 узлов | |
| Сила | 23dBm±2 (2w или 10w по запросу) | |
| ЛАТЕНЦИЯ | Передача одного прыжка ≤ 30 мс | |
| Модуляция | QPSK, 16QAM, 64QAM | |
| Анти-ДЖАМ | Автоматическое перекрестное скачивание частот | |
| Пропускная способность | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| Потребление энергии | 5 Вт | |
| Входная мощность | DC12V | |
| Чувствительность | ||
| 2.4 ГГц | 20 МГц | -99 дБм |
| 10 МГц | -103 дБм | |
| 5 МГц | -104 дБм | |
| 3 МГц | -106 дБм | |
| 1.4 ГГц | 20 МГц | -100 дБм |
| 10 МГц | -103 дБм | |
| 5 МГц | -104 дБм | |
| 3 МГц | -106 дБм | |
| 800 МГц | 20 МГц | -100 дБм |
| 10 МГц | -103 дБм | |
| 5 МГц | -104 дБм | |
| 3 МГц | -106 дБм | |
| ФРЕКВЕНЦИЙНАЯ ГРАФИЯ | ||
| 2.4 ГГц | 2401.5-2481.5 МГц | |
| 1.4 ГГц | 1427.9-1447.9 МГц | |
| 800 МГц | 806-826 МГц | |
| Коммунальный | ||
| Электрический уровень | 2Домен напряжения.85V и совместим с уровнем 3V/3.3V | |
| Данные контроля | Режим TTL | |
| Ставка Baud | 115200 bps | |
| Режим передачи | Режим пропускания | |
| Уровень приоритетности | Высший приоритет, чем сетевой порт В случае, если данные не подтверждены, контрольные данные будут передаваться в первоочередном порядке. |
|
| Примечание:1Данные, передаваемые и принимаемые, транслируются в сети. После успешного подключения к сети каждый узел FD-6100 может принимать серийные данные. 2Если вы хотите различать отправку, прием и контроль, вам нужно самостоятельно определить формат. |
||
| Механический | ||
| Температура | -40°C~+80°C | |
| Вес | 50 грамм | |
| Размер | 7.8*10,8*2 см | |
| Стабильность | MTBF≥10000hr | |

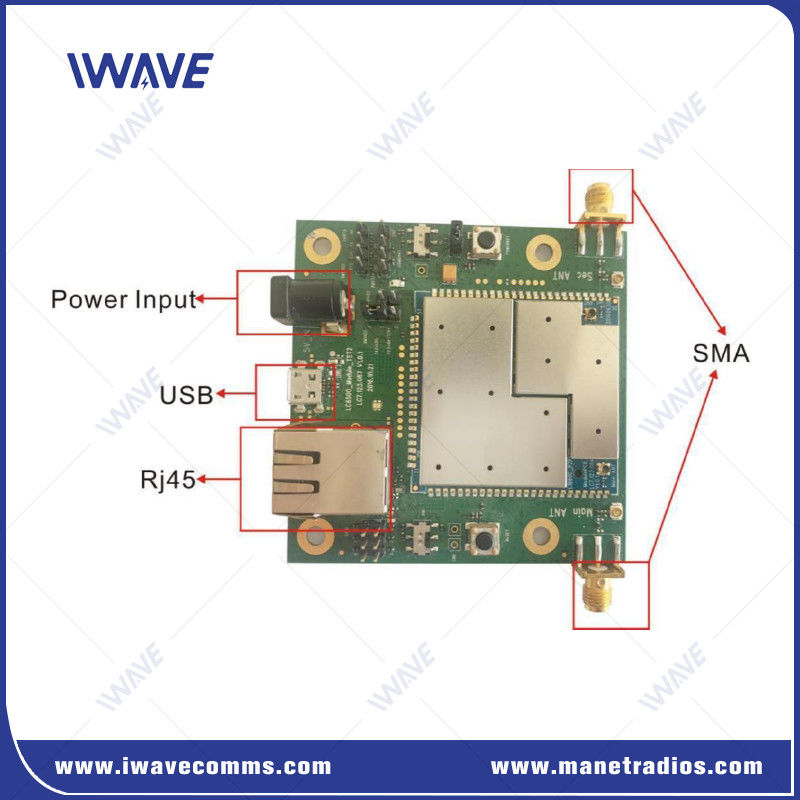

| Интерфейсы | ||
| RF | 2 x SMA | |
| ETHERNET | 1xEthernet | |
| Коммунальный | 1x COMUART | |
| Сила | Ввод постоянного тока | |
| Индикатор | Трицветные светодиоды | |

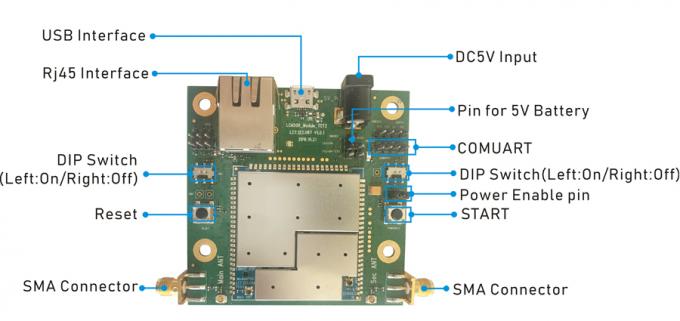

Интерфейс
Видео
|
|
