| Наименование марки: | IWAVE |
| Номер модели: | FPM-8416 |
| МОК: | 2units |
| цена: | negotiable |
| Время доставки: | 5-8 рабочих дней |
| Условия оплаты: | L/C, D/P, T/T |

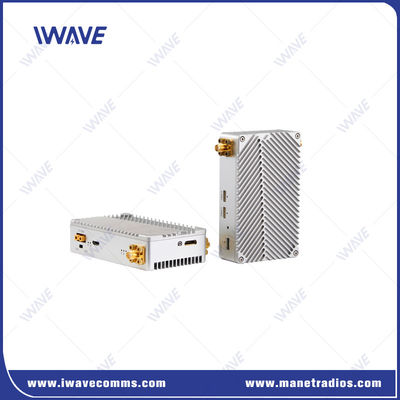

16-километровый беспилотный передатчик с 800 МГц и 1,4 ГГц для видео и данных
Описание
FPM-8416 представляет собой легкий беспилотный видеопередатчик с встроенной двунаправленной передачей данных, специально разработанный для автономной работы коммерческих и промышленных беспилотных летательных аппаратов.Он позволяет беспроводно управлять и в режиме реального времени видеонаблюдать за БПЛА/Дроном на дальности до 10 миль.
Использование основы мобильной связи 4-го поколения методом модуляции COFDM с несколькими носителями обеспечивает исключительную безопасность и производительность в суровых условиях.
Ключевые особенности
|
● Двухнаправленное управление ● 80 мс задержка для 1080P/60 ● 128AES шифрование ● Поддержка ввода и вывода видео HDMI и IP ● Качество видео 1080P/60 в диапазоне 14-16 км ● 800 МГц и 1,4 ГГц для предотвращения переполненности 2,4 ГГц ● Вывод HDMI на дисплей для мониторинга в режиме реального времени ● 14-16 км воздух на земле полная HD видео система нисходящей связи ● Алюминиевый корпус для привода, обработанный с помощью ЧПУ ● Полная настройка заказчиком ● Настройка настроек с помощью ПО ● 130 г легкого веса специально для беспилотных летательных аппаратов |
 |
РАЗВИЖНАЯ ДЛЮГОДРУЖНАЯ КОММУНИКАЦИЯ
FPM-8416 обеспечивает полноразмерное видео и двустороннее управление передачей данных до 10 миль.
Передатчик использует технику COFDM для демодуляции и обеспечивает высокую производительность nlos-ссылки с высокой маржой отблески.
SAFE LINK для различных приложений
Система беспроводной связи поддерживает шифрование с использованием внутреннего алгоритма шифрования AES.128 (CBC).
Устойчивы в суровых условиях
Использование FHSS (Frequency-Hopping spread spectrum) для обеспечения стабильной связи.
Для обеспечения работы в сложных рабочих сценариях используются передовые алгоритмы.
Различные порты
Система передачи изображений FPM-8416 HD оснащена HDMI,два порта LAN и один двунаправленный серийный порт, с помощью которого пользователи могут получать полный HD видеопоток и одновременно управлять полетом с помощью Pixhawk.
HDMI-порт и LAN-порт позволяют вашему дрону иметь больше вариантов типов камер.
Применение
Миниатюрные размеры и вес 130 г. УПЛА видео-связь идеально подходит для небольших дронов.предупреждение лесных пожаров, инспекция высоковольтных линий электропередач, национальная безопасность, управление движением, полицейские подразделения технической поддержки, специальные силы, военные командные и контрольные пункты, аэропорт, пограничный контроль,Поддержка крупного инцидента.
Спецификация
| Спецификации | |||
| Частота | 800 МГц | 806-826 МГц | |
| 1.4 ГГц | 1428 - 1448 МГц | ||
| Пропускная способность | 8 МГц | ||
| Мощность радиочастот | 0.6watt ((Bi-Amp, 0,6watt Пиковая мощность каждого усилителя мощности) | ||
| Диапазон передачи | 800 МГц: 16 км1400 МГц: 14 км | ||

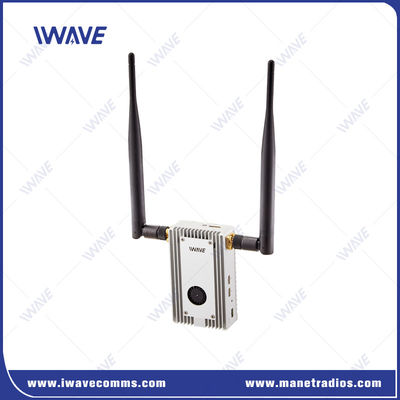

| Антенна | 800 МГц | TX:Omni Antenna/25 см длины/ 2dbiRX:Omni Antenna/60 см длины/6dbi | |
| 1.4 ГГц | TX:Omni Antenna/35cm Length/3.5dbiRX:Omni Antenna/60cm Length/5dbi | ||
| Скорость передачи | 3 Мбит/с (HDMI видеопоток, Ethernet сигнал и серийный обмен данными) | ||
| Баудовая ставка | 115200bps ((Регулируемый) | ||
| Чувствительность | -106@4Mhz | ||
| Алгоритм терпимости к неисправности беспроводной связи | Коррекция ошибок беспроводной базовой сети FEC / коррекция ошибок видеокодеков | ||
| Задержка от конца к концу | Задержка кодирования + передача + декодирование 720P/60 < 50 мс 1080P/60 <80 мс |
||
| Время восстановления ссылки | < 1s | ||
| Модуляция | Вверх/вниз QPSK | ||
| Сжатие видео | Х.264 | ||
| Цветовое пространство видео | 4:2:0 (вариант 4:2(2) | ||
| Шифрование | AES128 | ||
| Время начала | 15 лет | ||
| Сила | DC12V (718V) | ||
| Интерфейс | Интерфейсы на Tx и Rx одинаковы Вход/выход видео: Mini HDMI*1 Интерфейс ввода питания*1 Интерфейс антенны:SMA*2 Серийный*1: (Напряжение: +-13V(RS232), 0~3.3V(TTL) 2 Ethernet: 100 Мбит/с х 3 |
||
| Показатели | Сила Индикатор настройки беспроводного соединения |
||
| Потребление энергии | Tx: 9W ((Max) Rx: 6W | ||
| Температура | Работа: -40 ~ + 85°Сохранение: -55 ~ + 100°C | ||
| Размер | Tx/Rx: 93 x 55,5 x 23,5 мм | ||
| Вес | Tx/Rx: 130 г | ||
| Дизайн металлического корпуса | Технология ЧПУ/ оболочка из двойного алюминиевого сплава | ||
| Двойная оболочка из алюминиевого сплава | |||
| Проводящие анодирующие сооружения | |||
|
|
