| Наименование марки: | IWAVE |
| Номер модели: | FPM-8416S |
| МОК: | 2units |
| цена: | negotiable |
| Время доставки: | 5-8 рабочих дней |
| Условия оплаты: | L/C, D/P, T/T |

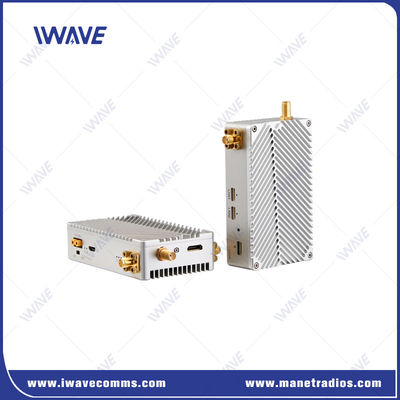

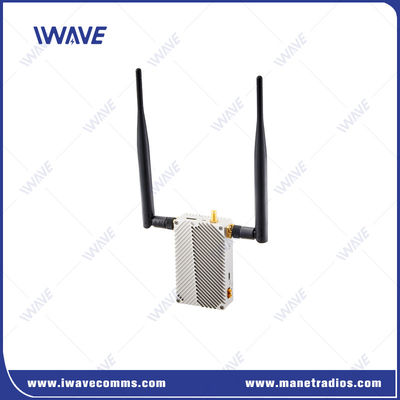

16 км SDI HDMI Full HD Система передачи цифрового изображения с телеметрией Mavlink
Описание
Система передачи цифровых изображений FPM-8416S представляет собой 14-16 км полного HD беспилотного летательного аппарата с видеосвязью на базе технологии COFDM.Он передает 1080P 30fps видео поток при 80ms низкой задержке и 720P 60fps видео поток при 50ms задержкеДля того чтобы избежать переполненности 2,4 ГГц, FPM-8416S использует UHF 800 МГц и 1.4 ГГц.
Помимо видеопотока, видеоссылка FPM-8416S также позволяет передавать данные управления полетом до 16 км вместе с видеопотоком.Он хорошо работает с Pixhawk и QGround..
Воздушный блок FPM-8416S составляет всего 130 грамм (4,6 унции). Мини-размер и лучшая производительность теплоотведения специально разработаны для БПЛА, беспилотных летательных аппаратов или других беспилотных систем.
Ключевые особенности
● HDMI и SDI вход и выход ● 1*100Mbps Ethernet порт для передачи данных TCPIP/UDP ● Дистанционное управление |  |
FPM-8416S Uav Video Link имеет два двунаправленных серийных порта для подключения к Pixhawk.Так что вы можете использовать FPM-8416S для одновременного получения видео с дронов и управления дроном через планировщик миссии и QGround на земле.
● Работа в полосе 800 МГц и 1,4 Г
Два варианта частот 800 МГц и 1,4 ГГц, чтобы избежать загрузки 2,4 ГГц.
● Кодированное ортогональное мультиплексирование по частотному делению (COFDM)
Эффективно устраняет многопутевые помехи при передаче на большие расстояния и позволяет FPM-8416S беспилотнику видео передачи связи имеет сильную стабильность на большие расстояния.
● FHSS для защиты от помех
Что касается функции частотного прыжка, команда IWAVE имеет свой алгоритм и механизм.
Во время работы FPM-8416S беспилотный цифровой видеопередатчик будет внутренне рассчитывать и оценивать текущую связь на основе таких факторов, как сила полученного сигнала RSRP, соотношение сигнал-шум SNR,и скорость ошибок битов SERЕсли условие его суждения выполнено, он выполняет частотный прыжок и выбирает оптимальную частоту из списка.
● Зашифрованная передача
FPM-8416S UAV видеосвязь использует AES128 для видеошифрования, чтобы избежать кого-то перехватывать ваш видео поток без разрешения.
Различные порты
FPM-8416S цифровой беспилотник видео ссылка оснащена HDMI порт, SDI порт,два порта LAN и один двунаправленный серийный порт, с помощью которого пользователи могут получать полный HD видеопоток и одновременно управлять полетом с помощью Pixhawk.
Применение
Беспроводные беспилотные видеопередатчики являются пилотом беспилотных летательных аппаратов для критических приложений, таких как разведка, наблюдение и разведка, которые должны передавать видео в режиме реального времени в высокой четкости для быстрого реагирования.Кроме того,, видеопередатчик COFDM для БПЛА также играет важную роль в промышленности и горнодобывающей промышленности, доставке беспилотных летательных аппаратов, инспекции инфраструктуры и первых ответчиков, что позволяет принимать более быстрые и эффективные решения.
Спецификация
| 800 МГц | 806-826 МГц | |
| 1.4 ГГц | 1428 - 1448 МГц | |
| Пропускная способность | 8 МГц | |
| Мощность радиочастот | 00,6 Вт | |
| Диапазон передачи | 800 МГц: 16 км1400 МГц: 14 км | |
| Антенна | 800 МГц | TX: Omni Антенна/25 см длина/ 2dbi RX: Omni Antenna/60cm Length/6dbi |
| 1.4 ГГц | TX: Omni Antenna / 35cm Длина / 3.5dbi RX: Omni Antenna/60cm Длина/5dbi | |
| Скорость передачи | 3 Мбит/с (HDMI или SDI видеопоток, Ethernet сигнал и серийный обмен данными) | |
| Баудовая ставка | 115200bps ((Регулируемый) | |
| Чувствительность | -106@4Mhz | |
| Алгоритм терпимости к неисправности беспроводной связи | Коррекция ошибок беспроводной базовой сети FEC / коррекция ошибок видеокодеков | |
| Задержка от конца к концу | Задержка кодирования + передачи + декодирования720P/60 <50 ms1080P/60 <80 ms | |
| Время восстановления ссылки | < 1s | |
| Модуляция | Вверх/вниз QPSK | |
| Сжатие видео | Х.264 | |
| Цветовое пространство видео | 4:2:0 (вариант 4:2(2) | |
| Шифрование | AES128 | |
| Время начала | 15 лет | |
| Сила | DC12V (718V) | |
| Интерфейс | Интерфейсы на Tx и Rx одинаковы ●Видео вход/выход: Mini HDMI×1 ●Видео вход/выход: SDI ((SMA) × 1 ●Интерфейс ввода питания×1 ● Интерфейс антенны: SMA×2 ●Серийное × 1: (Напряжение: +-13V ((RS232), 0 ~ 3.3V ((TTL) ●Этернет: 100 Мбит / с х 3 | |
| Показатели | ●Сила ● Беспроводное соединение ●Индикатор установки | |
| Потребление энергии | Tx: 9W ((Max) Rx: 6 Вт | |
| Температура | ●Работа: -40 ~ + 85°C ● Хранение: -55 ~ +100°C | |
| Размер | Tx/Rx: 93 x 55,5 x 23,5 мм | |
| Вес | Tx/Rx: 130 г | |
| Дизайн металлического корпуса | Технология ЧПУ/оболочка из двойного алюминиевого сплава | |
| Двойная оболочка из алюминиевого сплава | ||
| Проводящие анодирующие сооружения | ||
- Что?
|
|
