1.4 ГГц / 800 МГц 16 км Дрон Камера Передатчик TCPIP И UDP Дальний диапазон HD Видео

Name: 1.4 ГГц / 800 МГц 16 км Дрон Камера Передатчик TCPIP И UDP Дальний диапазон HD Видео
Brand: IWAVE COMMUNICATIONS CO.,LTD
SKU: FNM-8416
Availability: InStock

Наименование марки:	IWAVE
Номер модели:	FNM-8416
МОК:	2units
цена:	Подлежит обсуждению
Время доставки:	5-8 рабочих дней
Условия оплаты:	L/C, D/P, T/T

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

КНР

Сертификация:

CE, MIC

Имя:

Передатчик камеры дронов

Расстояние связи:

14-16 км

Частота работы:

806-826 МГц/1428-1448 МГц

Мощность радиочастот:

600 мВт

Модуляция:

COFDM

Шифрование:

AES128

Протокол ПИ:

TCPIP/UDP

Управление полетом:

Пиксхоук 2/куб/в2.4.8/4/Apm 2.8

Упаковывая детали:

Стандартная картонная коробка

Поставка способности:

500000 в месяц

Выделить:

16-километровый беспилотный камеры-передатчик

1Передатчик камеры дронов на частоте.4 ГГц

Дрон с видеопередатчиком 800 МГц

Описание продукта

1.4 ГГц / 800 МГц 16 км Дрон Камера Передатчик TCPIP И UDP Дальний диапазон HD Видео

Описание

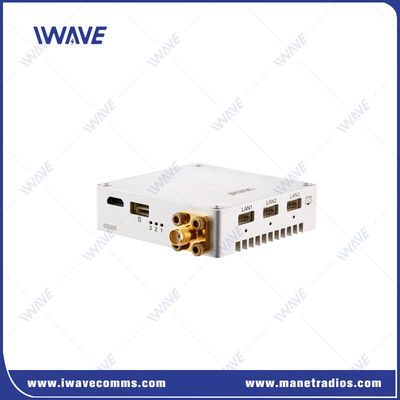

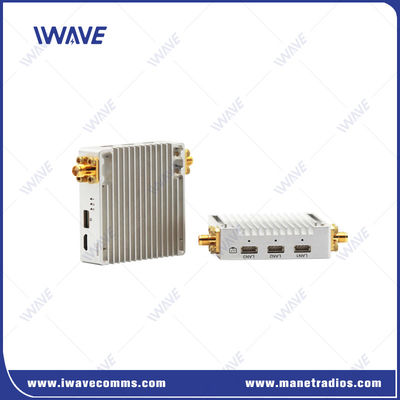

FNM-8416 беспилотный видеопередатчик является сквозной зашифрованной низкозадержной системы передачи HD видео для беспилотных летательных аппаратов с использованием технологии COFDM.Он предлагает видео-связь с полной HD IP-камерой и двунаправленную связь управления данными, специально разработанную для коммерческих и промышленных дронов и автономных систем БПЛА.. The Integrated Data Link System (FNM-8416) is an advanced single unit digital data link system specifically designed for providing reliable broadband communications under high-dynamics for critical UxV applications such as UAVFNM-8416 весит всего 65 г/2,3 унции и использует частный протокол COFDM, имеет передачу на большие расстояния,высокая чувствительность и высокая пропускная способность для диапазона 14-16 км от воздуха до земли.

Ключевые особенности

Pixhawk: поддерживает Pixhawk 2/cube/v2.4.8/4/Apm 2.8
Наземное программное обеспечение: планировщик миссии и QGround
Порт RS232: Управление Gimbal
Расстояние беспроводной передачи 14-16 км
1080P HD изображения с низкой задержкой
Двойная антенна Tx и антенна Rx для стабильной передачи сигнала
Провайдерский протокол COFDM оптимизирован для беспроводной передачи видео
Микроразмерный и легкий одноединичный раствор, вес которого составляет всего 65 г/2,3 унции.
Шифрование AES128-битов, реализованное на FPGA
Три порта Ethernet RJ45 для нескольких полезных нагрузок IP
Порты Ethernet поддерживают двухстороннюю передачу данных TCPIP/UDP
Как 1400 МГц, так и 800 МГц поддерживают NLOS-связь
Низкоуровневая ретрансляция и адаптивный частотный прыжок для борьбы с помехами
TDD двунаправленная связь с видео/телеметрией
UHF 800Mhz и 1.4Ghz для выбора
Низкое энергопотребление 5W ((Tx) и 3,5W ((Rx)
Работа на высокой температуре

Устойчивое беспроводное сообщение на большие расстояния

Низкомощное радиочастотное решение ((500 МВт), включающее в себя передовой алгоритм частотного прыжка и замечательную технологию борьбы с помехами, обеспечивает расстояние связи до 16 километров.

Спектр распространения частот (FHSS) для борьбы с помехами

У команды IWAVE есть свои алгоритмы и механизмы для скачек частот.

В процессе работы цифровая передача данных FNM-8416 внутренне рассчитывает и оценивает текущую передачу на основе силы полученного сигнала RSRP, соотношения сигнала к шуму SNR,скорость ошибок битов SER и другие факторыЕсли удовлетворено условие суждения, выполняется скачок частоты и из списка выбирается оптимальная частотная точка.

Кодированное ортогональное мультиплексирование по частотному делению (COFDM)

Эффективно устранять помехи на многопути в передаче на большие расстояния

Идеально подходит для городской и промышленной среды

Общение N-LOS обеспечивает мощный радиосигнал, одновременно противодействуя помехам и преодолевая слепые точки.

Защита шифрованием AES128

Предотвращает злонамеренные атаки и несанкционированный доступ к вашему видео в режиме реального времени без вмешательства оператора.

Различные порты

FNM-8416 поддерживает ввод данных UART и также оснащен 3 портами LAN.беспилотные летательные аппараты или другие беспилотные летательные аппараты с бортовым ПК, IP камеры или других IP полезных нагрузок.

Применение

FNM-8416 800Mhz и 1.4Ghz Datalink предназначена для профессиональной передачи и приема данных для дронов и БПЛА в промышленном применении, таких как аэрокартографирование,инспекция маршрута и охрана дикой природы Он применяется с новой технологией модуляции RF, которая поддерживает длинную дистанцию связи при очень низкой мощности передачи.

Спецификация

Спецификации
Частота	800 МГц	806-826 МГц
	1.4 ГГц	1428 - 1448 МГц
Пропускная способность	8 МГц
Мощность радиочастот	0.6watt ((Bi-Amp, 250mw средняя мощность каждого усилителя мощности)
Диапазон передачи	800 МГц: 16 км1400 МГц: 14 км
Скорость передачи	6Mbps (Видеопоток, Ethernet-сигнал и серийный обмен данными) Лучший видеопоток: 2,5Mbps
Баудовая ставка	115200bps ((Регулируемый)
Чувствительность к Rx	-104/-99 дБм
Алгоритм допустимости ошибок	Коррекция ошибок FEC вперед в беспроводной базовой полосе
Задержка видео	Видео не сжато.
Время восстановления ссылки	< 1s
Модуляция	Упольная QNSK/нижняя QNSK
Шифрование	AES128
Время начала	15 лет
Сила	DC-12V (718V)
Интерфейс	1Интерфейсы на Tx и Rx одинаковые. 2Вход/выход видео: Ethernet×3 3Интерфейс ввода питания × 1 4Интерфейс антенны: SMA×2 5. Серийное × 1: (Напряжение:±13V ((RS232), 0 ~ 3.3V ((TTL)
Показатели	1Сила. 2. Индикатор состояния Ethernet 3. Индикатор настройки беспроводного соединения x 3
Потребление энергии	Tx: 5WRx: 3,5 Вт
Температура	Работа: -40 ~ + 85°Сохранение: -55 ~ + 85°С
Размер	Tx/Rx: 57 x 55,5 x 15,7 мм
Вес	Tx/Rx: 65 г
Проектирование	Технология ЧПУ
	Двойная оболочка из алюминиевого сплава
	Проводящие анодирующие сооружения

1.4 ГГц / 800 МГц 16 км Дрон Камера Передатчик TCPIP И UDP Дальний диапазон HD Видео 1
