| Наименование марки: | IWAVE |
| Номер модели: | FD-6100 |
| МОК: | 2units |
| цена: | negotiable |
| Время доставки: | 5-8 рабочих дней |
| Условия оплаты: | L/C, D/P, T/T |
Робототехника NLOS 3km беспилотная система телеметрия данных и HD видео IP MESH Oem модуль
Введение

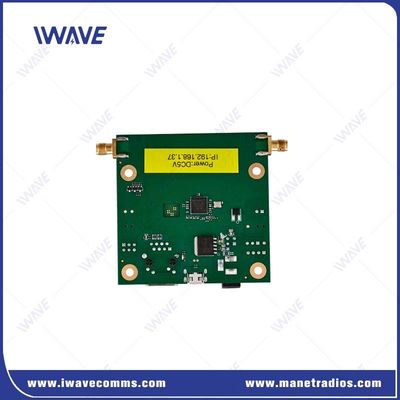

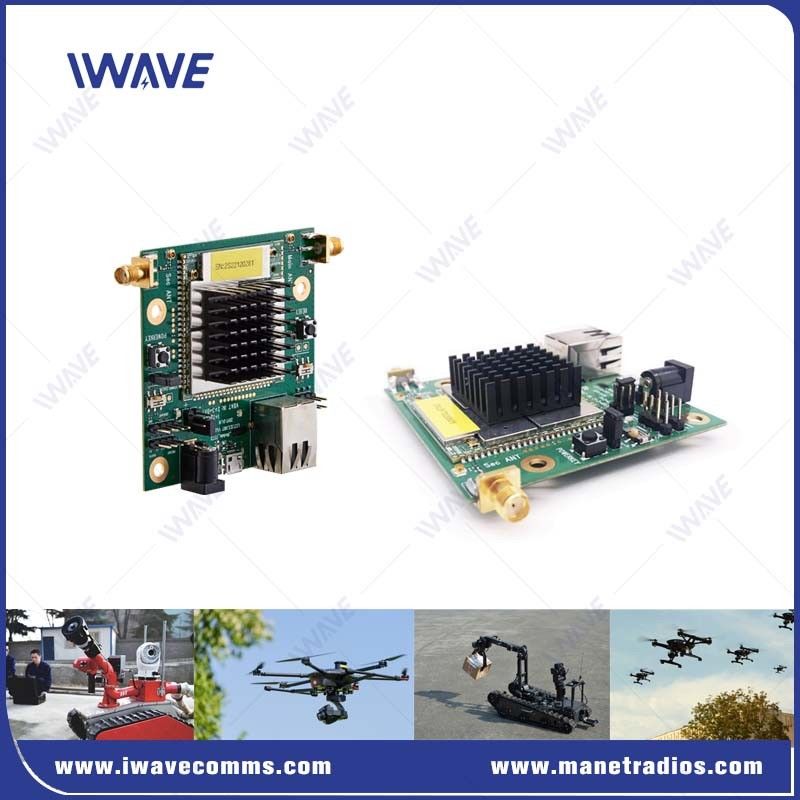

FD-6100 представляет собой компактную трехдиапазонную цифровую передачу данных OEM, работающую в диапазонах частот 800 МГц, 1,4 ГГц и 2,4 ГГц.Он идеально подходит для наблюдения и видеовещания в БПЛА (беспилотные летательные аппараты) и UGV (беспилотные наземные транспортные средства).IP-мешевые радиоприемники предлагают надежное и адаптивное решение MANET (Mobile Ad-hoc Network) даже для самых требовательных условий.FD-6100 обеспечивает прочное и безопасное соединение на всех трех частотных диапазонах, используя технологию FHSS (Frequency Hopping Spread Spectrum) и используя высокую чувствительность технологического стандарта TD-LTE для обеспечения надежной радиочастотной производительности.возможности дальнего радиуса действия позволяют осуществлять высококачественную беспроводную видео- и телеметрическую связь.
Ключевые особенности
|
● Дизайн самовосстанавливающейся жидкостной сетки, оптимизированный для мобильных приложений ● Скорость передачи данных: 30 Мбит / с (объединенная подключенная и пониженная связь) ● Работа на трехдиапазонах частот (800 МГц/1,4 ГГц/2,4 ГГц, подбирается с помощью программного обеспечения) ● OEM (голая доска) для бесшовной интеграции платформы ● Дальняя линия видимости (LOS) для БПЛА: 10 км (воздух-земля) ● Регулируемая общая выходная мощность до 25 дБм ● Поддерживает до 32 узлов в одной частотной сети MESH ● Регулируемый диапазон мощности радиочастотного тока: от -40 до +25 дБм ● Поддерживает конфигурации Mesh, Point-to-Multipoint и Point-to-Point ● Одновременная передача IP и серийных данных ● Диапазон температуры работы: от -40 до +80°С ● 128/256-разрядный шифрование AES для обеспечения безопасности |
|
Применение
FD-6100 позволяет самообразующимся и самовосстанавливающимся сетям сетей.Он идеально подходит для UxV приложений, критических для размера и веса, предлагая SWaP-решение для интеграции платформы и системы.
●Идеально подходит для широкого охвата и мульти-хопов, мобильных приложений, таких как робототехника
●Тактические коммуникации
● Беспилотные наземные транспортные средства беспроводная видеопередача
Спецификация
| ОБЩЕ | ||
| Технологии | MESH основан на стандарте TD-LTE Wireless technology | |
| Шифрование | ZUC/SNOW3G/AES ((128) Факультативный слой-2 | |
| DATA RATE (Коэффициент передачи данных) | 30 Мбит / с ((Вверх и вниз) | |
| РАЗНОГ | 10 км ((воздух-земля) 500 м-3 км ((NLOS Земля-земля) | |
| КАПАЦИТЬ | 16 узлов | |
| Сила | 23dBm±2 (2w или 10w по запросу) | |
| ЛАТЕНЦИЯ | Передача одного прыжка ≤ 30 мс | |
| Модуляция | QPSK, 16QAM, 64QAM | |
| Анти-ДЖАМ | Автоматическое перекрестное скачивание частот | |
| Пропускная способность | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| Потребление энергии | 5 Вт | |
| Входная мощность | DC12V | |
| Чувствительность | ||
| 2.4 ГГц | 20 МГц | -99 дБм |
| 10 МГц | -103 дБм | |
| 5 МГц | -104 дБм | |
| 3 МГц | -106 дБм | |
| 1.4 ГГц | 20 МГц | -100 дБм |
| 10 МГц | -103 дБм | |
| 5 МГц | -104 дБм | |
| 3 МГц | -106 дБм | |
| 800 МГц | 20 МГц | -100 дБм |
| 10 МГц | -103 дБм | |
| 5 МГц | -104 дБм | |
| 3 МГц | -106 дБм | |
| ФРЕКВЕНЦИЙНАЯ ГРАФИЯ | ||
| 2.4 ГГц | 2401.5-2481.5 МГц | |
| 1.4 ГГц | 1427.9-1447.9 МГц | |
| 800 МГц | 806-826 МГц | |
| Коммунальный | ||
| Электрический уровень | 2Домен напряжения.85V и совместим с уровнем 3V/3.3V | |
| Данные контроля | Режим TTL | |
| Ставка Baud | 115200 bps | |
| Режим передачи | Режим пропускания | |
| Уровень приоритетности | Высший приоритет, чем сетевой порт В случае, если данные не подтверждены, контрольные данные будут передаваться в первоочередном порядке. |
|
| Примечание:1Данные, передаваемые и принимаемые, транслируются в сети. После успешного подключения к сети каждый узел FD-6100 может принимать серийные данные. 2Если вы хотите различать отправку, прием и управление, вам нужно Определите формат сами |
||
| Механический | ||
| Температура | -40°C~+80°C | |
| Вес | 50 грамм | |
| Размер | 7.8*10,8*2 см | |
| Стабильность | MTBF≥10000hr | |
| Интерфейсы | ||
| RF | 2 x SMA | |
| ETHERNET | 1xEthernet | |
| Коммунальный | 1x COMUART | |
| Сила | Ввод постоянного тока | |
| Индикатор | Трицветные светодиоды | |
|
|
