| Наименование марки: | IWAVE |
| Номер модели: | FDM-66MN |
| МОК: | 2PCS |
| цена: | negotiable |
| Время доставки: | 5-8 рабочих дней |
| Условия оплаты: | D/P,T/T,L/C |
Безопасные беспроводные UGV / беспилотные передачи данных для NLOS коммуникаций
Введение

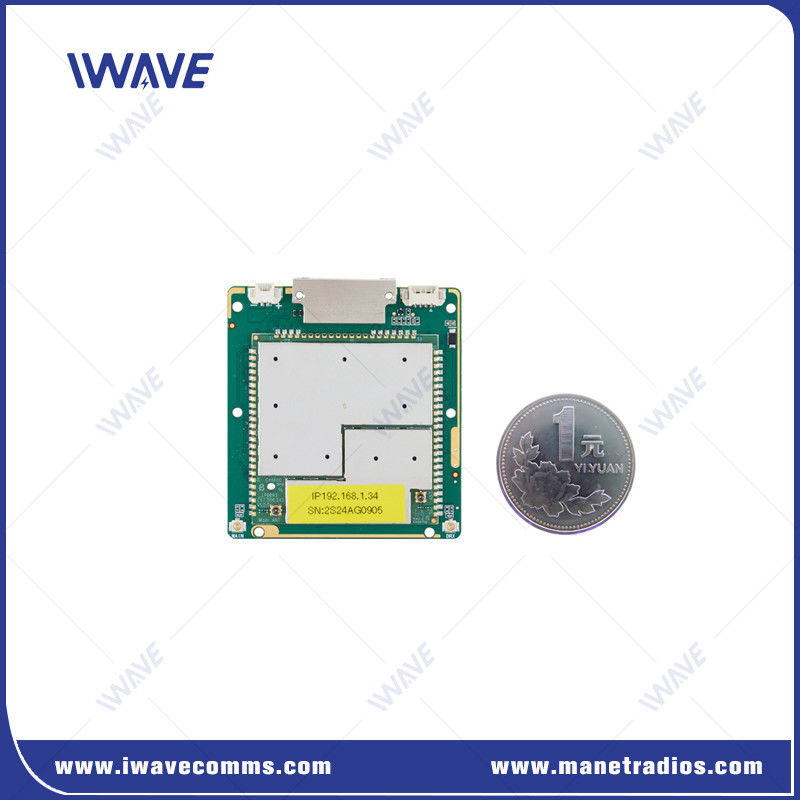

FDM-66MN является самой передовой широкополосной цифровой ссылкой данных, предназначенной для мобильной робототехники и беспилотных систем.Программное обеспечение управления 4 ГГц подбирается.
FDM-66MN обеспечивает беспроводные видео- и телеметрические связи большой дальности и высокой пропускной способности между одним или несколькими мобильными устройствами и станцией управления в среде, не связанной с сетью и отключенной.
Ключевые особенности
Высокая скорость передачи данных
●Вверх и вниз 30 Мбит/с
Длинное расстояние общения
● Линия зрения (NLOS) и мобильная среда: 500 метров - 3 км
● Вид с воздуха на землю: 10-15 км
● Увеличьте расстояние связи с помощью усилителя мощности
●Поддержка внешних Усилителей радиочастот (указание по работе)
Высокая безопасность
● Использование собственных форм волн в дополнение к шифрованию AES 128
Легкая интеграция
● С стандартными интерфейсами и протоколами
● 3* Ethernet-порта для подключения внешних IP-устройств
● OEM-модуль для легкой интеграции в различные платформы и автономное решение для подключения.
Предоставленный документ API
● FDM-66MN предоставляет API для совместимости с различными операционными системами и платформами
Низкая задержка
●Отсрочка передачи рабочего узла - главного узла <= 30 мс
Беспрецедентное чуткость
● -103 дБм/10 МГц
Определение интерфейса
| J30JZ Определение: | ||||||
| Пин | Имя | Пин | Имя | Имя | Пин |  |
| 1 | TX0+ | 10 | D+ | 19 | COM_RX | |
| 2 | TX0- | 11 | Д- | 20 | UART0_TX | |
| 3 | ГНД | 12 | ГНД | 21 | UART0_RX | |
| 4 | TX4- | 13 | ИНН постоянного тока | 22 | БОТ | |
| 5 | TX4+ | 14 | RX0+ | 23 | VBAT | |
| 6 | RX4- | 15 | RX0- | 24 | ГНД | |
| 7 | RX4+ | 16 | RS232_TX | 25 | ИНН постоянного тока | |
| 8 | ГНД | 17 | RS232_RX | |||
| 9 | VBUS | 18 | COM_TX | |||
Применение
Миниатюрный, легкий и программно-определенный радиомодуль связи является надежным партнером по связи для беспилотных приложений для беспилотных миссий BVLoS, UGV, робототехники, UAS и USV.,возможности дальнего действия FDM-66MN позволяют одновременно высококачественную дуплексную передачу нескольких полноформатных видео в HD, а также данных управления и телеметрии.Он может обеспечить связь на 50 км.Даже работа в переполненном городе без видимости, это также может обеспечить более 20 км расстояния связи.
Спецификация
| ОБЩЕ | ||
| Технологии | Беспроводная база на стандарте TD-LTE | |
| Шифрование | ZUC/SNOW3G/AES ((128/256) Факультативный уровень-2 | |
| Коэффициент данных | 30 Мбит / с ((Вверх и вниз) | |
| Среднее адаптивное распределение скорости передачи данных системы | ||
| Поддержка пользователей в установке ограничения скорости | ||
| Диапазон | 10-15 км ((воздух-земля) 500 м-3 км ((NLOS Земля к земле) |
|
| Мощность | 16 узлов | |
| Пропускная способность | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| Сила | 25dBm±2 (2w или 10w по запросу) Все узлы автоматически регулируют мощность передачи |
|
| Модуляция | QPSK, 16QAM, 64QAM | |
| Противотормоз | Автоматическое перекрестное скачивание частот | |
| Потребление энергии | Средний: 4-4,5 Ватт Максимальная мощность: 8 Вт |
|
| Вводная мощность | DC5V-32V | |
| Чувствительность приемника | Чувствительность ((BLER≤3%) | ||||
| 2.4 ГГц | 20 МГц | -99 дБм | 1.4 ГГц | 10 МГц | -91 дБм ((10 Мбит / с) |
| 10 МГц | -103 дБм | 10 МГц | -96 дБм ((5 Мбит / с) | ||
| 5 МГц | -104 дБм | 5 МГц | -82 дБм ((10 Мбит / с) | ||
| 3 МГц | -106 дБм | 5 МГц | - 91 дБм ((5 Мбит / с) | ||
| 1.4 ГГц | 20 МГц | -100 дБм | 3 МГц | -86 дБм ((5 Мбит / с) | |
| 10 МГц | -103 дБм | 3 МГц | -97 дБм ((2 Мбит / с) | ||
| 5 МГц | -104 дБм | 2 МГц | -84 дБм ((2 Мбит / с) | ||
| 3 МГц | -106 дБм | 800 МГц | 10 МГц | -91 дБм ((10 Мбит / с) | |
| 800 МГц | 20 МГц | -100 дБм | 10 МГц | -97 дБм ((5 Мбит/с) | |
| 10 МГц | -103 дБм | 5 МГц | -84 дБм ((10 Мбит / с) | ||
| 5 МГц | -104 дБм | 5 МГц | -94 дБм ((5 Мбит / с) | ||
| 3 МГц | -106 дБм | 3 МГц | -87 дБм ((5 Мбит / с) | ||
| 3 МГц | -98 дБм ((2 Мбит / с) | ||||
| 2 МГц | -84 дБм ((2 Мбит / с) | ||||
| ФРЕКВЕНЦИЙНАЯ ГРАФИЯ | |||||||
| 1.4 ГГц | 1427.9-1447.9 МГц | ||||||
| 800 МГц | 806-826 МГц | ||||||
| 2.4 ГГц | 2401.5-2481.5 МГц | ||||||
| Режим связи | Единая трансляция, мультитрансляция | ||||||
| Режим передачи | Полный дуплекс | ||||||
| Режим сети | Динамическое маршрутизация | Автоматическое обновление маршрутов на основе условий связи в реальном времени | |||||
| Управление сетью | Государственный контроль | Состояние соединения /rsrp/snr/расстояние/ пропускная способность восходящей и нисходящей связи | |||||
| Управление системой | WATCHDOG: все исключения на уровне системы могут быть определены, автоматическое сброс | ||||||
| Повторная передача | L1 | Определить, следует ли пересылать на основе различных передаваемых данных (AM/UM); HARQ пересылает | |||||
| L2 | HARQ пересылает | ||||||
| RF | 2 x IPX | |
| Ethernet | 3xEthernet | |
| Серийный порт | 2x RS232 | |
| Вводная мощность | 2*Входная мощность ((альтернативная) | |
| Контроль передачи данных | |||||
| Командный интерфейс | Конфигурация команды AT | Поддержка порта VCOM/UART и других портов для конфигурации команды AT | |||
| Управление конфигурацией | Поддержка конфигурации через веб-интерфейс, API и программное обеспечение | ||||
| Рабочий режим | Режим TCP-сервера Режим TCP-клиента Режим UDP УДП мультитрансляция MQTT Модбус |
● Когда сервер TCP настроен, сервер серийного порта ждет подключения к компьютеру. ● Когда сервер серийного порта настроен как клиент TCP, он активно запускает соединение с сетевым сервером, указанным на целевом IP-адресе. ● TCP-сервер, TCP-клиент, UDP, UDP-мультикаст, TCP-сервер/клиент, MQTT |
|||
| Баудовая ставка | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| Режим передачи | Режим пропускания | ||||
| Протокол | ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645 | ||||
| Механический | ||
| Температура | -40°C~+80°C | |

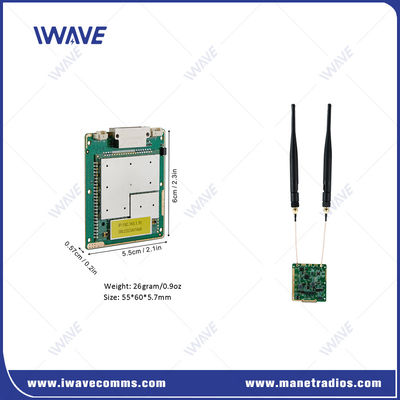

| Вес | 26 грамм | |
| Размер | 60*55*5,7 мм | |
| Стабильность | MTBF≥10000hr | |
|
|
