Модуль беспроводного широкополосного NLOS для передачи видеоданных

Модуль беспроводного широкополосного NLOS для передачи видеоданных

Наименование марки:	IWAVE
Номер модели:	FDM-6600

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Сертификация:

CE, MIC

Модуль беспроводного широкополосного NLOS для передачи видеоданных

Сеть:

Точка в многоточку

Узлы:

32 узла

Коэффициент данных:

30Mbps

зона связи:

20 км вниз и 1-3 км вниз

Задержка:

15-25 мс

Противотормоза:

Выделить:

nlos ip модуль

nlos беспилотная система

IP-модуль 3 км

Описание продукта

Модуль беспроводного широкополосного NLOS для передачи видеоданных

Введение

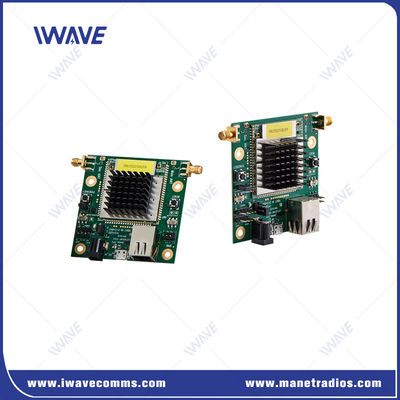

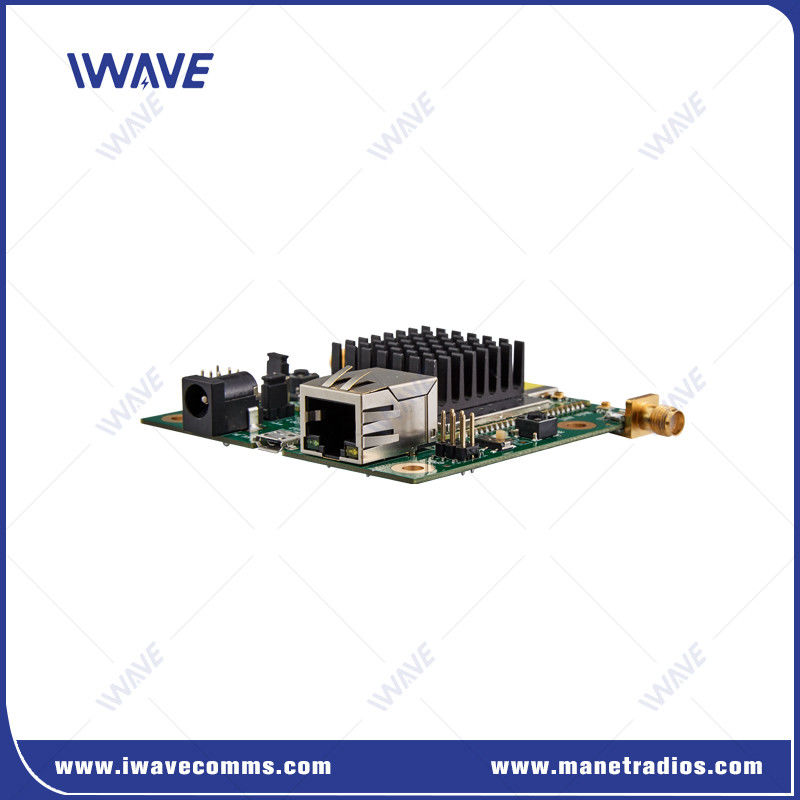

FDM-6600 Wireless NLOS Broadband Video Data Transmitting PCB Module - это передовое устройство связи, предназначенное для удовлетворения высоких требований современной промышленной среды.Он разработан для обеспечения бесшовного и надежного соединения для различных приложений, которые требуют передачи данных и видео в режиме реального времениБлагодаря поддержке нескольких сетевых беспроводных протоколов, это устройство обеспечивает надежный и эффективный обмен данными, что делает его неотъемлемым компонентом для любой промышленной установки.

Этот продукт может похвастаться множеством поддерживаемых протоколов, включая TCP/IP для стандартной сетевой связи, UDP для более быстрой передачи данных без подключения, DHCP для динамического распределения IP-адресов,DNS для разрешения доменных имен, и HTTP/HTTPS для безопасного доступа к Интернету.Универсальность поддержки протокола гарантирует, что устройство может плавно интегрироваться с существующей сетевой инфраструктурой и удовлетворять различным эксплуатационным требованиям.

Ключевые особенности

Шифрование: AES 128-бит для безопасной удаленной передачи данных
Поддерживаемые протоколы: TCP/IP, UDP, DHCP, DNS, HTTP, HTTPS для облегчения беспроводных протоколов сети
Сертификации:Минимальный показатель, CE обеспечивая соответствие и безопасность
Силовое питание:5VDC для поддержания надежной работы
Тип антенны: внешняяКоннектор SMA

Применение беспроводного широкополосного ПКБ-модуля NLOS для передачи видеоданных

Наблюдение и безопасность:Он широко используется в системах безопасности для мониторинга больших районов, таких как городские центры, промышленные парки, аэропорты и границы.Многочисленные камеры могут передавать прямые видео в центральный диспетчерский зал, повышение осведомленности о ситуации и возможности реагирования.
Трансляция и освещение событий:В вещательной отрасли беспроводные системы точка-мультипункт позволяют передавать видео в прямом эфире из различных мест на мероприятии (например, спортивные стадионы, концерты,или конференций) в студию производства или трансляционный фургон, что облегчает охват и производство в режиме реального времени.
Аварийный ответ:Во время стихийных бедствий, несчастных случаев или других чрезвычайных ситуаций, первые респонденты могут использовать беспроводную передачу видео для обмена видео в режиме реального времени с беспилотных летательных аппаратов, камер,или автомобильные камеры с центрами управления, способствуя более быстрому принятию решений и координации.

Спецификация

ОБЩЕ
Технологии	Беспроводная связь на основе технологических стандартов TD-LTE
Шифрование	ZUC/SNOW3G/AES ((128) Факультативный слой-2
DATA RATE (Коэффициент передачи данных)	30 Мбит / с ((Вверх и вниз)
РАЗНОГ	10-15 км ((воздух-земля) 500 м-3 км ((NLOS Земля-земля)
КАПАЦИТЬ	Топология звезды, точка до 17-Ппинта
Сила	25dBm (2w или 10w по запросу)
ЛАТЕНЦИЯ	Передача одного прыжка ≤ 30 мс
Модуляция	QPSK, 16QAM, 64QAM
Анти-ДЖАМ	Автоматическое перекрестное скачивание частот
Пропускная способность	1.4Mhz/3Mhz/5Mhz/10MHz/20MHz
Потребление энергии	5 Вт
Входная мощность	DC5V

Чувствительность
2.4 ГГц	20 МГц	-99 дБм
	10 МГц	-103 дБм
	5 МГц	-104 дБм
	3 МГц	-106 дБм
1.4 ГГц	20 МГц	-100 дБм
	10 МГц	-103 дБм
	5 МГц	-104 дБм
	3 МГц	-106 дБм
800 МГц	20 МГц	-100 дБм
	10 МГц	-103 дБм
	5 МГц	-104 дБм
	3 МГц	-106 дБм

ФРЕКВЕНЦИЙНАЯ ГРАФИЯ
2.4 ГГц	2401.5-2481.5 МГц
1.4 ГГц	1427.9-1467.9 МГц
800 МГц	806-826 МГц

Коммунальный
Электрический уровень	2Домен напряжения.85V и совместим с уровнем 3V/3.3V
Данные контроля	Режим TTL
Ставка Baud	115200 bps
Режим передачи	Режим пропускания
Уровень приоритетности	Когда передача сигнала будет закрыта, данные управления будут передаваться в приоритете
Примечание:1Данные, передаваемые и принимаемые, транслируются в сети. После успешного подключения к сети каждый узел FDM-6600 может принимать серийные данные. 2Если вы хотите различать отправку, прием и управление, вам нужно определить формат самостоятельно.

Интерфейсы
RF	2 x SMA
ETHERNET	1xEthernet
Коммунальный	1x COMUART
Сила	Ввод постоянного тока
Индикатор	Трицветные светодиоды

Механический
Температура	-40°C~+80°C
Вес	50 грамм
Размер	7.810,82 см
Стабильность	MTBF≥10000hr


Тэги:

Подробная информация о продукции

Дом продукты

видео- модуль передатчика

Модуль беспроводного широкополосного NLOS для передачи видеоданных

Все категории

Модуль беспроводного широкополосного NLOS для передачи видеоданных

Наименование марки:	IWAVE
Номер модели:	FDM-6600

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

КНР

Фирменное наименование:

IWAVE

Сертификация:

CE, MIC

Номер модели:

FDM-6600

Имя:

Модуль беспроводного широкополосного NLOS для передачи видеоданных

Сеть:

Точка в многоточку

Узлы:

32 узла

Коэффициент данных:

30Mbps

зона связи:

20 км вниз и 1-3 км вниз

Вес:

50 г

Задержка:

15-25 мс

Противотормоза:

FHSS

Выделить:

nlos ip модуль

nlos беспилотная система

IP-модуль 3 км

Описание продукта

Модуль беспроводного широкополосного NLOS для передачи видеоданных

Введение

Ключевые особенности

Шифрование: AES 128-бит для безопасной удаленной передачи данных
Поддерживаемые протоколы: TCP/IP, UDP, DHCP, DNS, HTTP, HTTPS для облегчения беспроводных протоколов сети
Сертификации:Минимальный показатель, CE обеспечивая соответствие и безопасность
Силовое питание:5VDC для поддержания надежной работы
Тип антенны: внешняяКоннектор SMA

Применение беспроводного широкополосного ПКБ-модуля NLOS для передачи видеоданных

Наблюдение и безопасность:Он широко используется в системах безопасности для мониторинга больших районов, таких как городские центры, промышленные парки, аэропорты и границы.Многочисленные камеры могут передавать прямые видео в центральный диспетчерский зал, повышение осведомленности о ситуации и возможности реагирования.
Трансляция и освещение событий:В вещательной отрасли беспроводные системы точка-мультипункт позволяют передавать видео в прямом эфире из различных мест на мероприятии (например, спортивные стадионы, концерты,или конференций) в студию производства или трансляционный фургон, что облегчает охват и производство в режиме реального времени.
Аварийный ответ:Во время стихийных бедствий, несчастных случаев или других чрезвычайных ситуаций, первые респонденты могут использовать беспроводную передачу видео для обмена видео в режиме реального времени с беспилотных летательных аппаратов, камер,или автомобильные камеры с центрами управления, способствуя более быстрому принятию решений и координации.

Спецификация

ОБЩЕ
Технологии	Беспроводная связь на основе технологических стандартов TD-LTE
Шифрование	ZUC/SNOW3G/AES ((128) Факультативный слой-2
DATA RATE (Коэффициент передачи данных)	30 Мбит / с ((Вверх и вниз)
РАЗНОГ	10-15 км ((воздух-земля) 500 м-3 км ((NLOS Земля-земля)
КАПАЦИТЬ	Топология звезды, точка до 17-Ппинта
Сила	25dBm (2w или 10w по запросу)
ЛАТЕНЦИЯ	Передача одного прыжка ≤ 30 мс
Модуляция	QPSK, 16QAM, 64QAM
Анти-ДЖАМ	Автоматическое перекрестное скачивание частот
Пропускная способность	1.4Mhz/3Mhz/5Mhz/10MHz/20MHz
Потребление энергии	5 Вт
Входная мощность	DC5V

Чувствительность
2.4 ГГц	20 МГц	-99 дБм
	10 МГц	-103 дБм
	5 МГц	-104 дБм
	3 МГц	-106 дБм
1.4 ГГц	20 МГц	-100 дБм
	10 МГц	-103 дБм
	5 МГц	-104 дБм
	3 МГц	-106 дБм
800 МГц	20 МГц	-100 дБм
	10 МГц	-103 дБм
	5 МГц	-104 дБм
	3 МГц	-106 дБм

ФРЕКВЕНЦИЙНАЯ ГРАФИЯ
2.4 ГГц	2401.5-2481.5 МГц
1.4 ГГц	1427.9-1467.9 МГц
800 МГц	806-826 МГц

Коммунальный
Электрический уровень	2Домен напряжения.85V и совместим с уровнем 3V/3.3V
Данные контроля	Режим TTL
Ставка Baud	115200 bps
Режим передачи	Режим пропускания
Уровень приоритетности	Когда передача сигнала будет закрыта, данные управления будут передаваться в приоритете
Примечание:1Данные, передаваемые и принимаемые, транслируются в сети. После успешного подключения к сети каждый узел FDM-6600 может принимать серийные данные. 2Если вы хотите различать отправку, прием и управление, вам нужно определить формат самостоятельно.

Интерфейсы
RF	2 x SMA
ETHERNET	1xEthernet
Коммунальный	1x COMUART
Сила	Ввод постоянного тока
Индикатор	Трицветные светодиоды

Механический
Температура	-40°C~+80°C
Вес	50 грамм
Размер	7.810,82 см
Стабильность	MTBF≥10000hr
